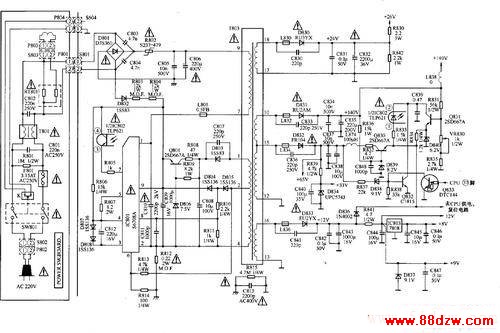

　　（2）过热保护电路S6708A内部电路中设有过热保护电路，当集成电路内部的温度超过+150℃时，过热保护电路通过锁存电路能使均衡驱动器停止工作，无开关脉冲输出，开关电源将停止工作。

　　（3）过压保护电路S6708A内部设有过压保护电路，当输入交流电压过高时，通过T803中的电压上升，引起C809两端电压上升，C809接S6708A的（9）脚，当（9）脚电压超过11V时，过压保护电路动作，使均衡驱动级停止工作，开关电源无输出。另一种过压取样是由T803的（2）脚通过D805和R810、R811分压后到S6708A的（8）脚，如果该脚电压大于1.4V，则驱动脉冲变小；当该脚电压大于5.1V时，均衡驱动级停止工作。

　　另外，当开关电源输出电压过高时，稳压二极管D838击穿，Q832饱和导通，使光电耦合器发光增强，注入S6708A的（7）脚电流增加，开关电源电压下降到待机时的状态。

　　重点提示  开关变压器T803的1-4绕组为S6708A的（9）脚输入电压VIN的稳压绕组，T803的1-4绕组间电压经D803整流、C808滤波。Q801、D806组成简单的串联式稳压电路，正常情况下为S6708A的（9）脚提供的稳压值为8V，待机状态下为S6708A的（9）脚提供5.9V电压。

　　二、待几控制电路
　　
　　该机采用单电源待机，Q833、 Q838为待机控制管。正常工作时，CPU的（37）脚为高电平，Q833导通、Q832截止，对稳压取样电路无影响。开关电源通过光电耦合器IC802控制S6708A的振荡脉宽，输出稳定的额定电路。此时待机／工作电压转换器Q830的基极由D839稳定在8,1V，发射极接在D836负端（12V输出端），因此Q830截止，对电路无作用。

　　当按卜待机键后，CPU的（37）脚输出低电平，使Q833截止、Q832导通，使光电耦合器IC802的（2）脚电位下降，流过IC802的电流增加，使S6708A的（7）脚电流上升，开关管导通时间下降，输出电压下降。

　　这种单电源待机方式中，光耦合器IC802有两种工作状态，一是在工作状态时处于线性区，在输入市电电压变化和负载变化的一定范围内，通过主电压分压取样电路，控制光电耦合器IC802发光管的电流变化，使其基本为线性关系，这是保证开关电源输出电压稳定的必要条件；二是在待机状态，待机控制电路使发光管电流增大，增大的程度已超出开关电源输出电压能稳定的范围。将各组输出电压降低为额定电压的1/5左右，迫使行扫描停振，实现待机状态。但是，并未达到使开关电源停振的程度。

　　各组输出电压降低的结果也将使12V输出电压下降为2～3V，很明显，向控制系统5V稳压器提供的电压过低，不可能输出5V的电压。因此，电路中加入了Q830，当处于待机状态时，尽管140V电压已降低为30V左右，但稳压管D839仍有2～3mA的电流，使之工作在齐纳区，将Q830基极稳定在8V。 而其发射极已降低为2V左右，于是Q830导通，将D832整流电压引入12V输出电路。

　　D832的整流电压在工作状态为65V，按下待机键后降低为9～11V，足以维持待机状态时12V的输出电压，以保证CPU控制系统正常工作。

  　　警示与强调  电路中，二极管D836绝不能短接，这是因为：若短接D836，则按下待机键瞬间，Q830导通，由于上一周期存储的磁场能量的释放使D832整流电压尚未降低，同时滤波电容C838上的充电电压也为工作状态的65V，而不是待机状态的9～11V。因此，Q830导通瞬间，其集电极的高电压由发射极输出向C843充电，形成极大的冲击电流，很容易使Q830在待机瞬间出现炸裂、b-e结开路等现象。而加入D836后，在按下待机键瞬间，则不能形成充电回路，从而有效地保护了Q830。

www.88dzw.com

　　三、电源电路维修精要
　　
　　1.无电压输出
　　
　　先测量S6708A的（1）脚电压是否约为30V，（9）脚是否为6～8V，若不是，应查交流电压输入电路及整流滤波电路；若（1）脚及（9）脚的电压正常，继续测S6708A（6）脚电压，正常时为OV，若发现该脚电压的达O.1V以上，通常过流保护电路动作，而使开关电源停止工作，导致无输出电压。此时测量次级各路输出对地电阻，若发现某输出电路对地阻值过小或为0，应查相应输出负载电路。若测量S6708A的（1）、（6）、（9）脚电压正常，而其他脚电压不正常，说明S6708A或者其外围元件有故障，若检查外围元件无异常，可判断S6708A本身损坏，应予以更换。
