TCL王牌2911D彩电图像中频处理电路分析

文章摘要：方法与技巧 也可用AV输入法来判断故障范围：若AV输入时图像正常，说明故障出在TDA8841（13）脚以前的电路；若AV也无图像，说明故障极可能出在TDA8841内部。若TDA8841（6）脚输出的波形、电压正常，则可用O.1μF电容将（6）脚与（13）脚短接，如屏幕出现图像，则故障在（6）与（13）脚之间的图声分离电路。如短接后仍无图像，则可尝试更换TDA8841。 重点提示 当判定芯片外围相关元件无故障而需更换TDA8841时，可先查看总线数据中IF等数据是否正常，这些数据一旦设置错误，均会造成无图像或图像异常等故障。上一页 [1] [2]

TCL王牌2911D彩电图像中频处理电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

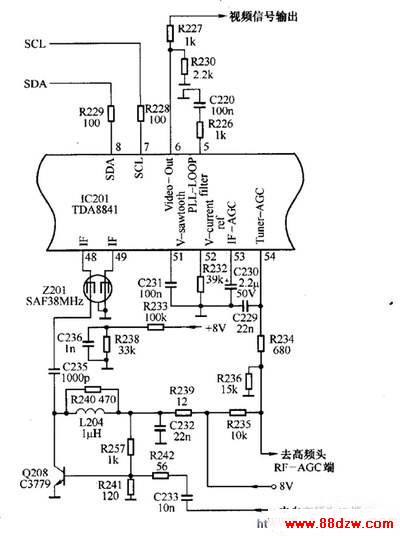

　　方法与技巧  也可用AV输入法来判断故障范围：若AV输入时图像正常，说明故障出在TDA8841（13）脚以前的电路；若AV也无图像，说明故障极可能出在TDA8841内部。若TDA8841（6）脚输出的波形、电压正常，则可用O.1μF电容将（6）脚与（13）脚短接，如屏幕出现图像，则故障在（6）与（13）脚之间的图声分离电路。如短接后仍无图像，则可尝试更换TDA8841。

  　　重点提示  当判定芯片外围相关元件无故障而需更换TDA8841时，可先查看总线数据中IF等数据是否正常，这些数据一旦设置错误，均会造成无图像或图像异常等故障。

上一页  [1] [2]
