TCL王牌2911D彩电伴音电路工作原理分析

文章摘要： C、具有音量、音调及平衡控制功能。 D、采用IIC总线控制形式，外围元件少，电路结构简单。TDA9859内部电路框图如右图所示。TDA9859的引脚功能及实测数据如下表所示。脚号符号功能直流电压(V)有信号无信号lAILAV1音频信号输入(L)442Pl输出1口（未用）003TVLTV伴音信号输入(L)444CSMO参考电压平滑滤波电容外接端7.97.95TVRTV伴音信号输入(R)446vP正电源电压输入端7.97.97V06右声道音频输出，输出到机外（未用）448GND接地端009LINE-R音频信号输出(R)4410VI8音频信号输出(R)4411CBRI右声道1低音电容4412C

TCL王牌2911D彩电伴音电路工作原理分析,标签：电视机电路,电路设计,http://www.88dzw.com

　　  C、具有音量、音调及平衡控制功能。

　　  D、采用IIC总线控制形式，外围元件少，电路结构简单。

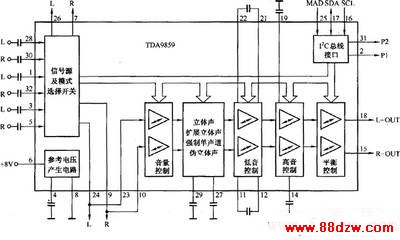

　　TDA9859内部电路框图如右图所示。TDA9859的引脚功能及实测数据如下表所示。

脚号 符号 功能 直流电压(V) 有信号 无信号 l AIL AV1音频信号输入(L) 4 4 2 Pl 输出1口（未用） 0 0 3 TVL TV伴音信号输入(L) 4 4 4 CSMO 参考电压平滑滤波电容外接端 7.9 7.9 5 TVR TV伴音信号输入(R) 4 4 6 vP 正电源电压输入端 7.9 7.9 7 V06 右声道音频输出，输出到机外（未用） 4 4 8 GND 接地端 0 0 9 LINE-R 音频信号输出(R) 4 4 10 VI8 音频信号输出(R) 4 4 11 CBRI 右声道1低音电容 4 4 12 CBR2 右声道2低音电容 4,0 4 13 V08 耳机输出端(R)（未用） o.o o.0 14 CIR 右路高频提升电容外接端 4 4．O 15 R-OUT 主路音频信号输出(R) 4 4 16 SCL IIC总线控制时钟信号输入端 4 4 17 SDA IIC总线控制数据输入，输出端 4 4 18 L-OUT 主路音频信号输出(L) 4 4 19 CIL 左路高频提升电容外接端 4 4 20 V07 耳机输出端(L)（未用） 0．O O．0 21 CBL2 左声道2低频提升电容外接端 4 4 22 CBLI 左声道1低频提升电容外接端 4 4 23 VI7 音频信号输入(L) 4,0 4 24 LINE-L 音频信号输出(L) 4 4 25 MAD 模块选择寻址输入端 0 0 26 v05 L声道音频输出，输出到机外（未用） 4 4 27 CPS2 伪立休声处理电容外接端 4,0 4 28 A2L AV2音频信号输入(L) 4 4 29 CPS1 伪立体声处理电容外接端 4 4 30 A2R AV2音频输入(R) 0 0 31 P2 输出2口（未用） 0 0 32 AIR AV1音频信号输入(R) 4 4．O

　　由TDA8841的（55）脚输出的TV音频信号经Q207、 Q671放大后，分别送至TDA9859的（3）脚和脚和（5）脚。AV1左右音频信号送至TDA9859的（1）脚和（32）脚；AV2左右音频信号送至TDA9859的⑤脚和（30）脚。

　　三路双声道音频信号在TDA9859内部进行切换，切换过程受IIC总线的控制，切换后的信号从（9）脚和（24）脚输出线性的R、L信号，送入SRS音频处理电路M62438的（9）、（2）脚，经处理后的R、L信号再由M62438的（5）、（8）脚输出，送回到TDA9859的（23）脚、910）脚和机外音频输出插孔。

　　在TDA9859内部，R、L信号先经音量控制电路进行处理，以调节音频信号的幅度，再送至立体声／扩展立体声／伪立体声／强制单声道处理电路，用户可根据自己的喜好来选择伴音效果n当选择“立体声”效果时，电路自始至终确保输入的R、L信号在各自的通道中进行处理，输出的R、L信号与输入的R、L信号保持相同的立体声效果；当选择“扩展立体声”效果时，电路会加大两声道信号的相位差，以增强立体声效果；当选择“伪立体声”效果时，电路会将R、L信号相加，再分成两路这样输出的R、L信号，事实上就是相同的内容，不具备立体声效果；当选择“强制单声道”效果时，电路只选择一路信号（R或L）进行处理，并将它平均分配到两个声道中进行输出，这样输出的两路信号，实际上是同一声道的信号。

　　经立体声效果处理后的信号送至低音控制电路，并在（11）、（12）脚及（21）、（22）脚外接电容的配合下，完成低音调节。经低音控制后的信号送至高音控制电路，并在C60l和C602的配合下完成高音调节。最后，信号经平衡摔制后（确保两声道音量相等），从（15）脚和（18）脚输出，送往伴音功放电路。

　　（16）脚和（17）脚为IIC总线端子，CPU通过IIC总线来控制TDA98590控制内容有音频信号切换、伴音效果选择、音量控制、低音控制、高音控制以及平衡控制等。
