创维25ND9000彩电遥控电路分析,标签:电视机电路,电路设计,http://www.88dzw.comCPU DBL2044 工作频段 输入端 输出端 (8)脚 (10)脚 (3)脚 (4)脚 (1)脚 (2)脚 (7)脚 L L L L H L L BU H L H L L H L BL L H L H L L H BH

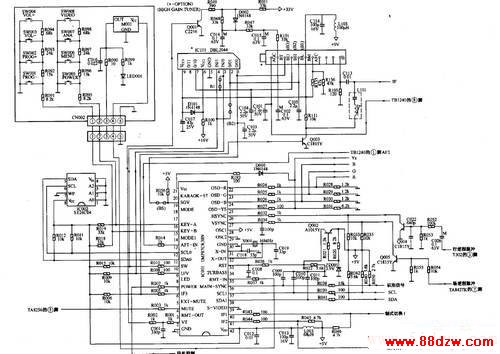

2.调谐电压产生电路
CPU的(2)脚为调谐电压(PWM)输出端,输出的5~OV调宽脉冲信号,经C001滤除高.
频成分,加到Q001的基极,使其集电极输出0~30V调宽脉冲电压。该电压经R048、 C014、R047、C015组成的两节RC低通滤波器滤波,形成0~30V的直流调谐电压。再经隔离电阻R101加到高频调谐器的BT端,实现频道调谐。
3.自动搜台控制电路和自动搜台控制电路
相关的引脚主要有以下几个:
(1)识别信号输入脚:CPU的(36)脚是同步脉冲输入端,用作信号识别。在CPU中有一个计数器,在中断程序的控制下,对复合同步脉冲进行计数,若计数值在规定的范围内,则认为有电视信号。否则认为无电视信号。
(2)AFT信号输入脚:CPU的(13)脚为AFT信号输入端,是通过对电视中频信号的鉴相得到的,其幅度一频率特性在中频附近为“S”形。在自动搜台时,用来确认搜台是否准确和是否进行存台操作。
CPU收到自动搜台指令时,从其(2)脚VT端输出5~OV变化的调谐电压,经外部积分和三极管QO01倒相,将33V电压变成0~30V可变的调谐电压送至调谐器,此时,机器从L段低端向高端开始搜索。
当调谐器调谐电压变化到某一电压,电视屏幕刚出现图像信号时,TB1240的(31)脚输出的同步信号加到CPU的(36)脚,作为电台识别信号。同时,TB1240的(1)脚输出的AFT电压送到CPU的(13)脚,经内部模,数转换器变换成数字信号,与两个设定门限值AFT电压进行比较,以确定调谐频率的最佳点。。并发出指令,将最佳的调谐点存入存储器,同时屏幕上频道号自动加1 。
正常收看时,CPU根据(13)脚输入的AFT信号,经CPU内部比较,并与电压合成调谐用的脉宽调制输出信号相叠加后,从(2)脚输出准确的调谐电压,对高频头实施精确的调谐。
4.IIC总线控制电路
CPU设有两组IIC总线控制端,其中,(11)、(12)脚控制总线上只接有存储器ST24C04;(37)、(38)脚控制总线上接有3个被控电路( TB1240、TA1219、TA8776N),在这个系统中,为了使CPU能分别对各电路进行寻址,每个被控器都有_个不同的地址,CPU与各被控器之间通过信息交换来完成各种控制。
5.其他控制电路
CPU还有一些控制输出脚,如待机控制、静音控制、伴音中频切换控制、NTSC制33.5MHz陷波控制等,这些引脚的控制过程在前面相关电路中已有介绍;这里不再分析。
六、屏显电路屏
显电路由CPU的(28)、(29)脚(字符振荡器)、(26)脚(行同步信号输入)、(27)脚(场同步信号输入)、(22)脚(R字符输出)、(23)脚(G字符输出)、(24)脚(B字符输出)、(25)脚(字符底色消隐信号输出)及TB1240等组成。
来自场输出电路TA8427K的(7)脚的场逆程脉冲加到Q005基极,经Q005倒相放大后,由C PU的(27)脚输入,以确定图像扫描的开始。来自行输出变压器(3)脚的行逆程脉冲经微分整形后加到Q004基极。经Q004倒相放大产生的行频脉冲,由CPU的(26)脚输入,用于判断图像扫描的纵向位置。CPU的(28)、(29)脚内部振荡器产生字符振荡脉冲,确定图像扫描横向位置和提供字模的读出脉冲。显示的字符形状数据存储在CPU内部的ROM(存储器)中,在字符显示期间,可按时钟脉冲节拍读出ROM中的字符数据,从(22)、(23)、(24)、(25)脚输出,输入到TB1240的(14)、(15)、(16)、(13)脚,经内部切换开关切换后,从TB1240的(18)、(19)、(20)脚输出。
