LA7688的(1)脚电压(V) 0～1.3 1.7～2.6 2.9～3.8 4.1～5 音频开关 TV音频 TV音频 AV音频 AV音频 彩色制式 SECAM PAL/NTSC PAL/NTSC SECAM

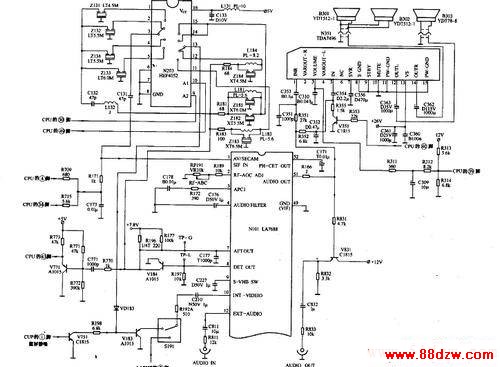

　　AV/TV音频选择开关选择输出的内或外音频信号从LA7688的（51）脚输出，分成两路：第一路经R831加到射随器V831的基极，经V831缓冲隔离后从发射极输出音频信号，再经C832、R833耦合加到AV端子音频输出端，作为AV音频信号输出；第二路分别经C353、C354加到音频功率放大器N351（TDA7496）的输入端（1）脚和（5）脚，进行功率放大。
　　
　　提示与引导  该机伴音解调电路不像普通彩色电视机那样采用斜率鉴频器，而是采用免调试PLL（锁相环）解调电路，省去了伴音解调器中鉴频特性的调整及鉴频线圈。伴音解调电路是由VCO（压控振荡器）、相位比较器、环路滤波器等组成的宽带PLL调频解调器。这种电路的优点是自动调谐、不需外部调整，即使在输入信号信噪比比较低时，也能很好地解调出伴音音频信号。LA7688内PLL调频解调器最小调频检波范围为4～7MHz，适合D/K、B/G、I、M制伴音解调。

　　3.伴音功放电路
　　
　　伴音功放电路采用TDA7496，其引脚功能及实测数据如下表所示。

脚号 功能 直流电压(V) 脚号 功能 直流电压(V) l 右输入 12.9 9 待机静噪 O 2 前置缓冲器右输出 13 10 静噪 0 3 音量控制 6.5 11 电源地 0 4 前置缓冲器左输出 13 12 左输出 12.9 5 左输入 12.9 13 电源 26 6 空 0 14 右输出 12.9 7 去耦 12.9 15 电源地 0 8 信号地 0

　　输入到TDA7496的（1）脚的为右路音频信号，（5）脚为左路音频信号。加到（5）脚的音频信号幅度受V351等组成的低音扩展开关控制，控制信号来自CPU的（40）脚。当低音扩展开关开启时，CPU的（40）脚输出高电平，使V351饱和导通，R355经V351的c-e结接地，则LA7688的（51）脚输出的音频信号经R352、 R355分压，适当降低幅度后经C354加到TDA7496的（5）脚，以适当降低低音音量，使声音听起来清晰而柔和。当重低音关闭时，CPU的（40）脚输出低电平，V351截止，对TDA7496的（5）脚输入无影响。

　　TDA7496的（1）脚、（5）脚输入的AV/TV音频信号，经内电路进行音量控制、固定增益功率放大器放大后，（1）脚输入的音频信号从（14）脚输出，经C362耦合加到并联连接的两只扬声器B301、B302，发出200Hz以上的中／高音；（5）脚输入的音频信号从（12）脚输出，经C363耦合加到低音扬声器B303，使其发出低音。因为（5）脚输入的音频信号经C352滤去了高频分量，主要保留低频分量，因此（12）脚输出的主要是低频信号，故扬声器B303主要发低音。

　　当进行音量控制时，CPU的（39）脚输出的PWM调宽脉冲，经R312、C309、R311、C310积分，平滑成直流音量控制电压，加到TDA7496的（3）脚，用来控制音量。

　　该机还具有静音功能，在频道切换、自动搜索选台、半自动搜索选台、AVITV切换期间等，CPU的（39）脚输出低电平，加到TDA7496的（3）脚的音量控制电压为低电平，使伴音功放几乎无输出，起到静音的作用，静音时间约为200ms 。当按遥控器静音键时，CPU的（39）脚也输出低电平，再次按遥控器静音键，则进入正常工作状态。
