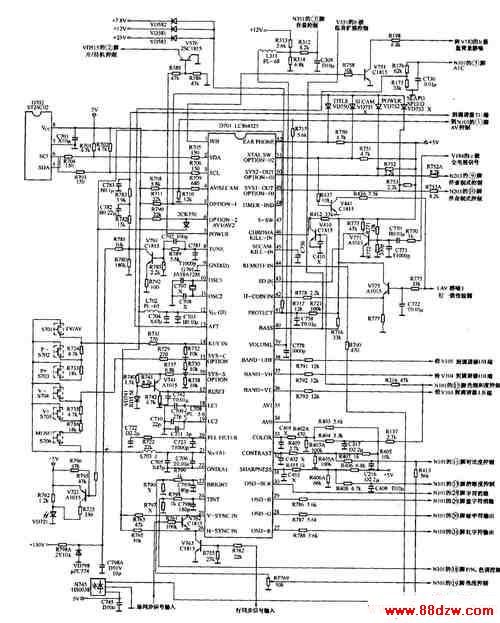

　　（23）脚是亮度控制输出端。输出的控制信号经低通滤波，再经副亮度电位器RP769取样后，控制LA7688的（19）脚电位的高低，进而控制亮度的强弱。

　　（24）脚是色调控制输出端。在NTSC制时，（24）脚输出的控制信号经低通滤波后，控制LA7688的（18）电位的高低，进而控制色调的大小。

　　（31）脚是清晰度控制输出端。输出的控制信号经低通滤波后，控制LA7688的（13）脚电位的高低，进而控制清晰度的大小。

　　（32）脚是对比度控制输出端。输出的控制信号经低通滤波后，控制LA7688的（11）脚电位的高低，进而控制对比度的大小。

　　（33）脚是色度控制输出端。输出的控制信号经低通滤波后，控制LA7688的（17）脚电位的高低，进而控制色度的大小。

      5.待机控制电路CPU的（7）脚是待机控制端。当（7）脚为高电平时，电视机工作在待机状态；当（7）脚为低电平时整机处于工作状态。

　　6.保护检测电路CPU的（41）脚是电源保护输入端。正常工作时，（41）脚为4.8V左右高电平，（7）脚为OV低电平，待机控制开关管V576截止，VD581、VD582,VD583反偏而截止，对开关电源正常工作无影响，电视机正常工作。当开关电源输出的12V、7.8V、25V电压之一的负载出现短路过载时，12V、7.8V或25V电压将变为OV或很低，则VD581、VD582或VD583导通，使CPU的（41）脚为低电平。当CPU检测到（41）脚电压为低电平（小于1.3V）时，立即使（7）脚输出为4.6V高电平，整机处于保护性待机状态，以免故障范围扩大。

　　7.制式和AV/TV切换控制电路该机制式和AV／TV切换控制电路管脚较多，在前面介绍相关电路时已有详细说明。

　　8.重低音控制电路CPU的（40）脚是重低音控制端。控制过程前文已有说明。

　　9.消色检测电路CPU的（46）脚是消色检测端。控制过程前文已有说明。

　　10.蓝屏控制引脚CPU的（1）脚是蓝屏控制端。当设置无信号蓝背景显示功能后，无信号时，CPU的（1）脚输出低电平，经R758使开关管V751截止，集电极输出高电平，使V183截止，切断TV视频通道，防止蓝背景上出现噪声点或使字符扭动。同时CPU字符显示B信号输出端（29）脚输出高电平，（28）、（27）脚输出低电平，经LA7688选择输出使视放R、G信号放大器截止，B信号放大器饱和而显示蓝背景。

　　五、屏显电路
　　
　　CPU内含字符发生器，不需外接字符发生电路，显示字符及产生字符所需的时钟信号，由CPU的（18）脚、（19）脚外接的L708、C709、C710、C711组成的LC振荡回路及CPU内的字符时钟PLL电路振荡产生。为了确定字符在屏幕上的位置，CPU需加入行、场同步脉冲信号，行输出变压器T432的（8）脚输出的行逆程脉冲，经R762、R755分压后加到倒相管V763的基极，经V763倒相整形后输出的负脉冲，作为字符的行同步脉冲加到CPU的（26）脚。 LA7688的（20）脚输出的场扫描激励脉冲，经R761加到倒相管V762的基极，经V762倒相整形后输出的脉冲，作为场同步信号加到CPU的（25）脚。

　　CPU内字符发生电路根据软件控制，按要求产生的R、G、B字符信号从CPU的（27）～（29）　　脚输出，分别经R788、R787、R786及耦合电容C231、C230、C229加到LA7688的R、G、B字符信号输入端（31）、（30）、（29）脚；字符消隐信号从CPU的（30）脚输出，经R228、R227分压后加到LA7688的（28）脚。

　　LA7688的（28）脚为控制脚，当LA7688的（28）脚电压大于1V时，选择R、G、B字符信号输出。在选择R、G、B字符信号输出时，LA7688内的R、G、B三基色信号无输出，即在图像显示画面上，在字符显示位置消隐掉图像，挖出字符显示黑框，则字符就镶嵌在黑框内显示，使字符更清晰、醒目。
