TCL王牌采用LA7685单片机芯的彩电资料

文章摘要：机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU： 小信号处理电路： 行场信号处理： 视频信号处理： 色彩处理电路： 数据存储器：适用机型 TCL王牌2508性能数据 相关资料 备 注 www.88dzw.com采用LA7685单片机心的TCL-2508型彩色电视机整机主要电路组成如图所示。从图中可看出，TCL-2508型彩色电视机主要由电子调谐器、中频，伴音，亮度，色度，扫描处理集成电路N201（LA7685）、AV/TV切换电路IC902 （4053）、直流音量，音

TCL王牌采用LA7685单片机芯的彩电资料,标签：电视机电路,电路设计,http://www.88dzw.com
机芯编号



显像管或显示屏型号 　 行输出变压器型号 　 高频头型号 　 图纸交换或购买 主要芯片 CPU：      小信号处理电路：          行场信号处理：        视频信号处理：        色彩处理电路：      数据存储器： 适用机型

    TCL王牌2508

性能数据



相关资料



备 注

　

www.88dzw.com

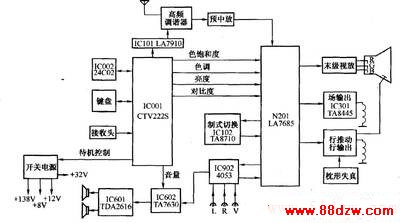

　　采用LA7685单片机心的TCL-2508型彩色电视机整机主要电路组成如图所示。

　　从图中可看出，TCL-2508型彩色电视机主要由电子调谐器、中频，伴音，亮度，色度，扫描处理集成电路N201（LA7685）、AV/TV切换电路IC902 （4053）、直流音量，音调，平衡控制电路IC602（TA7630）、音频功放IC601（ TDA2616）、制式切换IC102（ TA8710）、末级视放、行输出、场输出IC301（TA8445）、微处理器IC001（CTV222S）、存储器IC002（24C02）、波段译码器IC101（7910）和开关电源IC801（STRS6308）等几部分组成。
