　　二、待机控制电路
　　

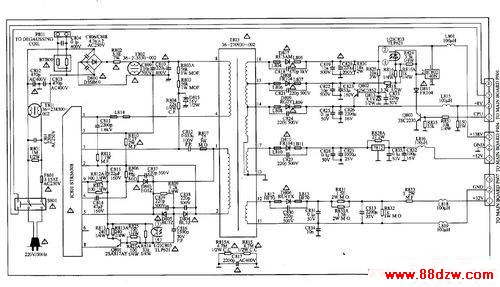

　　待机时，待机控制管Q803基极为高电平（由CPU的（1）脚控制），Q803导通，光耦IC803中发光二极管负极经D811、Q803的c-e结接地，发光二极管发光增强，通过IC803中的光敏管→Q801→STRS6308的（8）脚，控制开关管提前截止，则T803因开关管导通时间大大缩短而使储能变小。在待机时，三端误差取样电路失去对输出电压的控制作用，开关电源输出端电压下降到正常工作时的1/6左右，开关电源主负载电路停止工作。

　　在待机状态时，开关电源次级经D809、C826整流滤波电路产生的电压不能维持CPU5V稳压器的工作要求，于是由Q802、 D813、 R826组成的9V稳压器输出 9V电压为5V稳压器（由QO01、 Q002组成，图中未画出）提供工作电压，使CPU电路仍然处于工作状态。

　　三、电源电路维修精要
　　
　　1.待机指示灯不发光

      待机指示灯不发光，说明开关电源电路根本没有工作。首先检查保险管F801是否熔断。

　　（1）保险管F801熔断且发黑当保险管F801熔断且发黑时，说明市电整流滤波电路、消磁电路或STRS6308中有元件击穿短路。

　　断开消磁线圈，并用2A普通保险管更换F801后通电，若开关电源能够启动，说明消磁电阻不良。将消磁电阻及2A保险管用3.15A延时保险管更换后，即可排除故障。

　　若新更换的普通2A保险管熔断，说明过流不是由消磁电路引起的。此时可用万用表的R×1Ω挡在路测有关元件的阻值，便可快速查出故障元件。

　　用万用表Rx1Ω挡在路测市电整流堆D800每两个引脚之间正、反向电阻，若发现有阻值近于0Ω的情况，便说明D800中有二极管击穿短路。

　　当用万用表R×1 Ω挡在路测滤波电容C810两端的阻值近于0Ω时，若断开L814后，C810两端阻值依旧，则为C810击穿短路；当断开L814后，C810两端阻值升高，便说明厚膜集成电路STRS6308内的开关管击穿短路。由于开关管击穿短路大多是由过压、过流或功耗大引起的，所以在未弄清损坏原因时，小要在更换STRS6308后便轻易通电，以免造成SrIRS6309再次损坏。此时应检查稳压控制电路、行输出电路、伴音功放块等是否损坏。

　　（2）保险管正常关键点  当保险管正常，而B+滤波电容C820两端无电压时，大多说明开关电源电路没有启动。首先通过测STRS6308的（3）脚有无0,7V启动电压进行故障部位判断。当STRS6308的（3）脚电压为ov时，应检查启动电阻R803、R803A、R804是否开路，稳压管D815是否击穿短路；当STRS6308的（3）脚电压为0.7V时，故障为开关电源没有起振。若开关电源次级没有断路故障，则大多是由于正反馈电路C812、R807开路，或STRS6308内开关管性能不良造成的。对于C812、R807和开关管不良，更换后即可排除故障。

　　2.待机指示灯发光
　　
　　待机指示灯发光，说明开关电源电路能够处于问歇振荡状态，而机器不能进入收视状态，大多是由于CPU电路、待机控制电路或开关电源负载电路不良造成的。

　　若按遥控器的待机键开机时待机指示灯能够熄灭，说明CPU电路正常。若待机指示灯不能熄灭，说明CPU电路不良，应重点检查CPU电路的时钟振荡电路及复位电路。

　　当开关电源负载电路有击穿短路现象时，也能产生不能二次开机的故障。若发现行输出管击穿短路时，还应检查是开关电源输出端电压是否过高以及行逆程电容是否开路。
