　　1.Y/C分离和视频切换电路分析
　　
　　Y/C分离和视频切换电路如下图所示。

　　（1）Y/C分离电路
　　
　　从TDA8841（6）脚输出的视频复合信号经Q202缓冲、2203陷波后，再经Q201射随，由C209耦合至TDA8841的（13）脚，经内部电路TV／AV切换后，由TDA8841的（38）脚输出，一路送到外接视频输出端子；另一路送梳状滤波器IC202 （MC141628），进行Y/C分离。

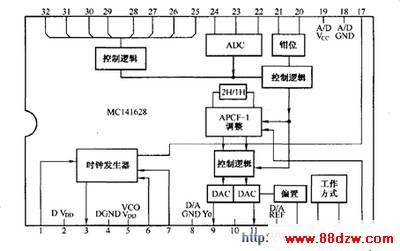

　　MC141628内部电路框图如右图所示，引脚功能及实测数据如下表所示。

脚号 符号 功能 直流电压(V) 有信号 无信号 l CLKIN 副载波入 2.5 2.5 2 DVdd 数字电源 5.3 5.3 3 PCOUT 相位比较出 1.5 0.5 4 DGND 数字地 O O 5 VCOVDD vco电源 5.3 5.3 6 BIAS vco参考电路 1.5 1 7 OSCV VCO控制电压入 1.5 0,5 8 D/AGND D/A转换器地 0 0 9 YOUT 亮度信号出 0,7 1.1 10 D/AVCC D/A电源 5.2 5.2 11 COUT 色度信号出 1 1.2 12 D/AREF D/A转换器参考电路 1.6 1.6 13 BIAS A/D、D/A偏置电路 1.3 1.3 14 TEST 测试方式输入，接地 O O 15 PAL/NTSC PAL/NTSC选择(PAL:O,NTSC:1) O O 16 BYPASS 旁路色度信号处理方式 0.02 5.3 17 PLLSEL 时钟方式选择输入(Fsc输入：0，4Fsc输入：1） 0 0 18 A/DGND A/D转换器地 O O 19 A/DVcc A/D转换器电源 5.2 5.2 20 CLC 钳位时间常数设定 3.1 2.3 21 CLOUT 钳位电压输出，它能把VIN输入的信号钳位，并通过交流耦合输入视频信号 1.4 2.3 22 VIN A/D转换器输入 1.4 2.3 23 RBT A/D转换器下参考值 0.6 0.6 24 RTP A/D转换器上参考值 2.6 2.6 25 TB7 数字接口（仅用于测试模式），一般接地 O 0 26 TB6 数字接口（仅用于测试模式），一般接地 O O 27 TB5 数字接口（仅用于测试模式），一般接地 O O 28 TB4 数字接口（仅用于测试模式），一般接地 0 O 29 TB3 数字接口（仅用于测试模式），一般接地 O 0 30 TB2 数字接口（仅用于测试模式），一般接地 0 0 31 TB1 数字接口（仅用于测试模式），一般接地 O 0 32 TBO 数字接口（仅用于测试模式），一般接地 O O

　　复合视频信号由TDA8841的（38）脚输出，进入MC141628的（21）脚。经Y/C分离之后的亮度信号由（9）脚输出，色度信号由（11）脚输出。由TDA8841的（33）脚输出的彩色副载波进入MC141628的（1）脚，完成A/D、D/A变换器锁相环压控振荡，形成4fsc时钟频率。梳状滤波器MC141628内有适应NTSC的1行延迟线和适应PAL制的2行延迟线，制式选择信号由CPU的（17）脚输出，通过Q272加到MC141628的（15）脚，完成PAL/NTSC不同制式信号的亮色分离。

　　（2）视频切换控制电路
　　
　　视频切换由IC701 （4053）完成，主要作用是完成内视频（TV视频）信号与外视频（AV视频）信号的切换，并将切换输出的视频信号分别送至亮度通道、色度通道及同步分离电路。

　　还要利用切换输出的视频信号来产生电台识别信号，送至CPU。

　　（1）AVl/AV2切换。本机设有两路AV输入（即AV1、AV2）及一路S端子输入功能，当电路工作于AV1状态时，微处理器（26）脚输出低电平，Q005截止，控制405 3的（11）脚（控制脚）为高电平，使输入到4053的（13）脚的AV1视频信号（V1）从（14）脚（输出脚）输出，送至TDA8841的（17）脚，而AV2视频信号被禁止；当电路工作于AV2状态时，微处理器的（26）脚输出高电平，Q005导通，4053的（11）脚为低电平，使输入到4053的（12）脚的AV2视频信号（V2）从（14）脚输出，送到TDA8841的（17）脚，而AV1视频信号被禁止。

　　（2）S端子Y/C信号与Y/C分离电路MC141628输出信号的切换。S端子输出的Y信号经Q1003缓冲后加到4053的（3）脚，S端子输出的C信号经Q1002缓冲后加到4053的（1）脚；Y／C分离电路MC141628的（9）脚输出的Y信号经Q270缓冲加到4053的（5）脚，MC141628的（11）脚输出的C信号经Q271缓冲加到4053的（2）脚。 4053的（9）、（10）脚为控制端，受控于CPU的（11）脚（S-VIDEO控制信号）。
