　　2.色度信号处理电路维修精要
　　

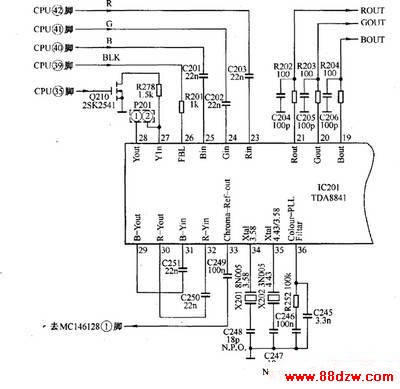

　　色度通道故障主要是无彩色。检修时，先查（33）脚有无副载波输出，若无副载波输出，说明副载波再生电路有故障；若有副载波输出，说明故障是由色度通道其他电路有问题或副载波频率偏移引起的。由于色度电路大都集成在集成电路内部，仅在（34）、（35）、（36）脚外围接有少量元件，因而，不管故障是由哪种原因引起的，都应检查上述引脚的外围元件。若外围元件无问题，就应更换集成电路TDA88410。
