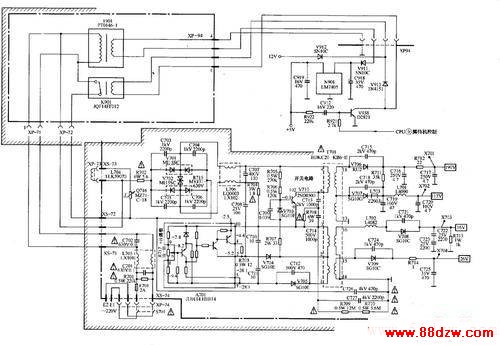

牡丹49C1彩电电源电路工作原理

文章摘要：3.输出电压高测量117V输出电压值，如果是150V，查26V输出端的R714限流电阻是否开路（往往是由于场输出块LA7830击穿造成的）；如果不是150V，则断开行扫描电路，在117V输出端接入假负载，先更换C708、C710、C711，故障一般能排除。若输出仍高，查JU0114的（8）、（9）脚外接的电压微调电位器R717中心抽头到两引脚之间的电阻是否变大，最后考虑更换JU0114 。4.输出电压低先测量117V输出端电阻，如果明显小于正常值，查行输出管与行输出变压器。如果正常，断开行扫描供电电路，在开关电源117V输出端接入假负载，再测量117V输出端电压，若恢复正常，更换行输出变压器；

牡丹49C1彩电电源电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

　　3.输出电压高测量117V输出电压值，如果是150V，查26V输出端的R714限流电阻是否开路（往往是由于场输出块LA7830击穿造成的）；如果不是150V，则断开行扫描电路，在117V输出端接入假负载，先更换C708、C710、C711，故障一般能排除。若输出仍高，查JU0114的（8）、（9）脚外接的电压微调电位器R717中心抽头到两引脚之间的电阻是否变大，最后考虑更换JU0114 。

　　4.输出电压低先测量117V输出端电阻，如果明显小于正常值，查行输出管与行输出变压器。如果正常，断开行扫描供电电路，在开关电源117V输出端接入假负载，再测量117V输出端电压，若恢复正常，更换行输出变压器；如果输出电压仍低于正常值，则杏R717电压微调电位器，最后考虑更换JU0114电源厚膜块。
