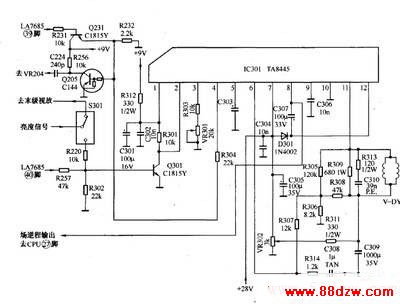

　　（6）测TA8445的（2）脚电压是否正常，若（2）脚电压为OV，则检查晶体管Q301是否漏电或击穿。

　　当确认故障部位在场扫描小信号电路时，可按以下方法进行检测：

　　（1）用示波器观察LA7685的（40）脚有无场频触发脉冲信号输出。若无信号输出，一般为LA7685损坏。

　　（2）若有信号输出，则应检查电阻R257是否阻值变大或开路。

　　（3）若用示波器观察LA7685的（40）脚有场频脉冲信号输出，而观察Q301基极无信号波形，一般为维修开关S301性能不良所致。
