　　（5）节能控制电路

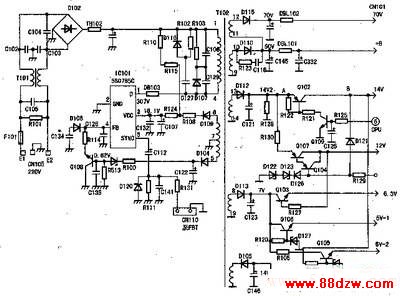

     节能控制电路是通过CPU去控制主板的行场扫描12V、视放板的6.3V灯丝电压的通断来实现的。Q102、Q109等构成15V主板工作电压的通断控制电路；Q107、Q104等构成主板行场扫描12V通断及稳压控制电路；Q103、R127等构成CRT灯丝电压的通断控制电路。

　　当CPU同时检测到主机VGA送来的行、场同步信号时，从其⑥脚输出高电平，Q109饱和导通，Q102的B极电位经R121、R122下拉而正偏导通。T102的14-13绕组的脉冲电压经D112整流、C121滤波后，在C121两端获得的15V电压（实测A点电压约14V）经Q102的E-C极加至场输出等单元电路。

　　同时，A点电压经R130加至Q107的E极，Q107、Q103接成NPN型复合放大管，由于Q102饱和导通后，B点电位为高电平，D121反偏截止，+B电压经R129加至Q104的b极，并使之正偏导通，Q107导通；Q107的c极输出电压由Q104的b极电压决定，Q104的B极电压则由D126、D123、D122构成的稳压钳位电路决定。实测C点电压为12.4V。与此同时，C点的高电位经R127加至Q103的b极并使之正偏导通，T102的⑨-⑧绕组约7V的电压经Q103的c、e极加至CRT的灯丝，为之提供正常的工作电压。

　　当CPU检测到主机VGA送来的行、场同步信号其中任一信号异常时，CPU从⑥脚输出低电平，Q109、Q102同时截止，B点为0V；此时D121正偏导通，Q104的B极因失电而截止，Q107截止，主板行场扫描电路因无12V供电而停止工作；与此同时，C点的低电位又使Q103也截止，关断CRT的灯丝供电。整机进入低功耗的待机模式。
