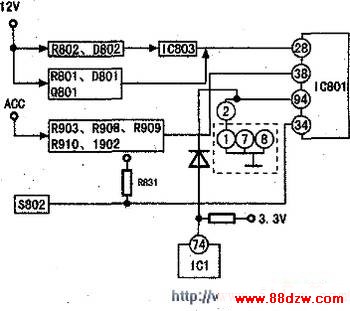

     R903、R908、R909、R910、Q902组成ACC供电检测电路，由IC80138脚检测。当IC80138脚为低电平时，整机正常工作。

　　（3）面板打开/关闭检测电路

     按住面板右上角的“OPEN”键，释放面板锁钩。使面板向下翻开，露出入碟槽口，在面板翻开后，由于主板插座CNP802②脚不能和面板插座CN901①脚连通，而面板插座CN90①脚是和⑦脚、⑨脚在面板电路上是接地的。凶此，IC80194脚经R870的上拉电阻为高电平，IC801判断面板已翻开，从IC80175脚输出高电平，控制Q924使Q923输出+12V电压，点亮出碟键及入碟槽位置指示灯。同时，由于IC374脚通过上拉电阻，再经D920与IC80194脚相连，在面板翻开后，D920与“地”断开，IC174脚电压上升，而其为前面板打开请求信号输入，所以，IC174脚电压上升后，IC1的进碟检测电路进入等待状态。

　　（4）面板装卸检测电路

     由于本机的面板是可以单独拆卸下来的。俗称“防盗面板”。因此，本机特设计了面板装卸检测电路。这一功能是由IC801借助于检测S802开关的闭合/断开所产生的高低电平变化来实现的。当面板安装在主机的辅助挡板上时，无论面板是翻开还是关闭，S802都是闭合的，IC80134脚为低电平，整机正常工作。当取下面板后，S802断开，IC80134脚经R831上拉为高电平，整机进人“休眠”状态。

    3、复位电路

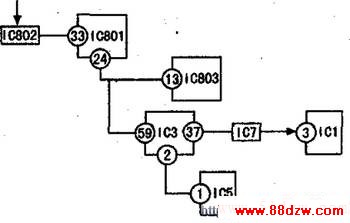

    复位电路框图如下图所示。

　　接通电源数十毫秒之后，从IC802输出系统复位脉冲，送人IC801 33脚，使IC801复位。其复位后从24脚输出复位脉冲分别送入IC803 13脚和IC3 59脚，进行复位。IC3复位后，从⑤脚输出复位脉冲经IC7送入IC1③脚，同时，IC3从②脚输出复位脉冲直接送人IC5①脚，对IC1和IC5进行复位。

www.88dzw.com

　　4、通讯中断（LINK OFF）控制电路

     通讯中断控制电路框图见上图。

　　由Q805、Q806、R843、Q802组成通讯中断控制电路，其中Q805、Q806是“连锁”控制管，由IC3 75脚控制，Q802负责接通／断开IC801①脚向CD换片机发出的“BUS ON”信号。

　　当CD播放器工作时，IC3 75脚输出高电平，使Q805、导通，IC803①脚输出的“BUS ON”信号经过极→c极→R843→地，Q802 b极为高电平截止，切断了“”信号与CD换片机之间的通路。

　　此时，CD换片机处于“休眠”状态，只能按照其自身的程序进行自检或片匣盒的插入／弹出操作。

　　在SONY汽车音响中，凡是应用了双CPU控制系统（例如本机）及外接转换设备（如电视调谐器、音源选择器等），都设计有通讯中断控制电路，只是发出这一控制指令的CPU在具体电路中的作用不同而已。

    5、CD何服电路

    CD伺服电路框图见下图：

    当在机芯入碟口插入光盘时，光盘推动左右进碟检测杆使SW3闭合，IC3⑨脚为低电平，CPU判断有光盘需要播放，71脚输出高电平，控制+6.5V供电电路为伺服驱动IC2提供工作电压；同时，IC318脚输出高电平送入IC2①脚，经IC2内部放大后，控制进碟电机使滚轴组件的橡胶滚轴反向旋转，将光盘吸入机仓内，光盘碰触加载组件启动杆，使加载组件的齿条与进碟电机的减速齿轮啮合，加载组件启动，使光盘压在旋转平台上，SW1闭合，IC311脚变为低电平。CPU判断光盘已到位，同时进行以下控制：1C3从33脚输出晶振起振控制信号，经过IC7反相放大后送入IC1⑨脚，使IC1内的OSC电路通过外接晶振产生时钟信号，并从IC138脚输出16MHz时钟信号，输入MP3数字信号处理电路IC562脚，作为IC5的工作时钟信号，使IC1输出的音乐数据流以串行方式送入IC5中。然后，IC1在IC3的控制下，使激光头组件开始对光盘的起始轨迹进行扫描识读，并对光盘的类型进行判别。
