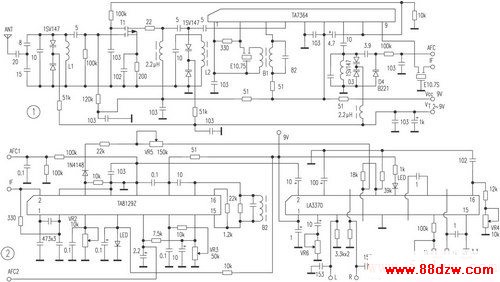

    ＬＡ３３７０的⑦、⑧脚与ＴＡ８１２９Ｚ信号强度电压表输出端相连，当接收到的信号较微弱时，立体声信噪比大幅下降，噪声增大，中放电路信号表输出电压降低，加在⑦、⑧脚的控制电压也随之降低，立体声噪声控制和高音频截止控制起控，从而改变解码器的副载波解调电平或控制其分离度，或自动转换为单声道，使信号微弱时噪声及失真大大减小，该功能特别利于远程接收。
    ＬＡ３３７０共有三个调整点，ＶＲ４调整压控振荡频率。在{13}脚接频率计，输入立体声复合信号，调节ＶＲ４使输出频率为１９ｋＨｚ。ＶＲ５调整立体声噪声和高音频截止控制电压，可接收一强信号，调节ＶＲ５使⑦、⑧脚电压为３Ｖ，静态时，⑦、⑧脚电压应为０Ｖ。ＶＲ６调整分离度，短接③脚与ＶＲ６之间的电容，调节ＶＲ６，使③脚直流电压为３Ｖ。
    Ｌ、Ｒ输出端的滤波器对分离度以及失真有较大影响，ＲＣ滤波器只能提供３６ｄＢ的分离度，失真度≥３％。ＬＣ滤波器能有效地抑制残留的１９ｋＨｚ和３８ｋＨｚ分量，可提供５０ｄＢ的立体声分离度，失真度≤０．８％，但ＬＣ滤波器有体积大、成本高的缺点，选用双Ｔ滤波器也可满足要求。
    调谐器最好配接有源音箱，因调频立体声音频的背景噪声较大，不必选用高保真的功放和音箱，否则，适得其反。
    至此，爱好者对高保真调频调谐器就有了一个大致了解，那就是高性能的调频高频头、高性能的中频放大电路、高性能的立体声解码器，三者之间并不是简单的组合，而是既互为关联，又互相牵制，合理分配信号电平及控制电压，才能保证三者密切配合，充分发挥各自优势，提高整体性能。





　
