    5.高频放大输出调谐回路

    高频TV信号通过高放管之后，由其漏极输出至双调谐选频回路。该电路的主要目的是选择输入信号的频率点，使输入的TV信号在要求接收的频道位置，幅度尽可能达到最大，在带宽内(-3dB点带宽约为8MHz)要求平坦，各方面电性能尽可能最佳。图4中VD2、VD3、VD7、VD8、VDl3、VDl4都是变容二极管。其中VD2和VD3工作在UHF频段，VD7和VD8工作在VHF-H频段，VDl3和VDl4则工作在VHF-L频段。它们在接到各自阴极的调谐电压Tu变化时，反偏电容值随之变化，反偏电压越高，反偏势垒电容越小。现在以VHF-L频段电路为例来分析；VDl3和VDl4为主调谐变容二极管，VDl5为辅助变容管，当它们的容值为某一个指定值时，整个双调谐选频回路会在VHF-L频段内，某一个频率点的位置上传输性能达到最佳。这时所需的调谐电压值取决于设计时设定的调谐分频比N。这部分电路对电视机的选择性，灵敏度等多项指标有非常大的影响，因此此处各项参数的搭配非常重要。VDl5为传输变容二极管，在VHF-L频段内，高频TV信号的频率越高，Tu电压值越大，反偏势垒电容越小，但由于传输的TV信号频率高，所以传输回路的容抗  值xC(xC=1\ωC基本不变，这有利于在整个频段  内，任一被接收的电视高频信号增益值平稳。信号  在通过双调谐(参差调谐，并采用电感耦合加电容  耦合)选频回路后，进入ICl的(29)和(30)脚(在接  收VHF—L频段信号时，由于(22)脚为高电位，(23)脚  为低电位，开关二极管D2导通；而开关二极管D1  截止，此时仅能输入VHF一L频段的高频信号)。

    6.本振调谐电路

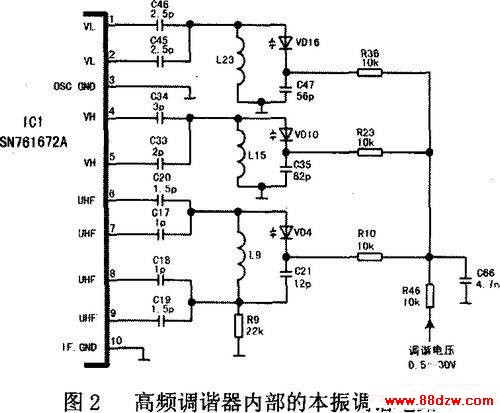

    VHF-L、VHF-H、UHF三个频段都有各自的本机  振荡器(本振)电路，但却集成在ICl(SN761672  A)内部。其本振的振荡器仍采用克拉柏式，外围保  留三组独立的本振选频回路(参见图2)；VDl6、  VDIO、VD4为三个频段本振的调谐变容二极管。  L23、L15、L9为三个频段的本振调谐电感。TU电压  的变化(0.5V～30V)，通过R46、R36、R23、R10接三  只本振变容二极管的阴极，调谐时变容二极管的反  偏电压变化，则变容二极管反偏势垒电容随之变  化。随着调谐电压增高，变容二极管电容值减小，与  电感L并联的谐振频率将增高。三组本振电路频率  覆盖值分别为：VHF—L频段(87.75～198.25  MHz)；VHF-H频段(206.25～494.25MHz)；UHF频  段(509.25～901.25 Edz)。频率覆盖系数在三个  频段内相近，略大于或近于2。

    为达到上述频率覆盖的目的，VHF和UHF频段本振谐振回路的变容二极管与电感、电容将本振信号接入ICl的电路略有不同。

    7.自动增益控制电路

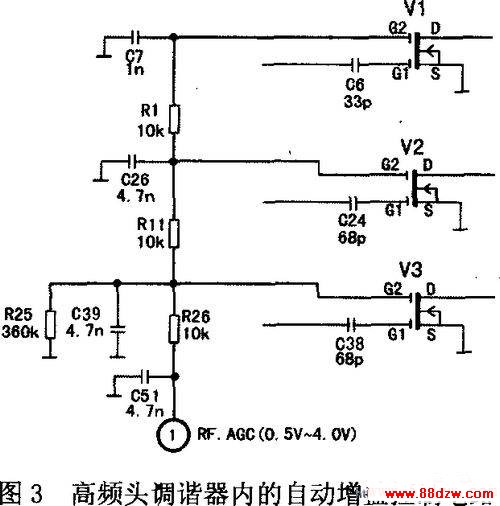

    由于从天线输入的各TV高频信号幅度不同，甚至差别很大，为满足尽可能接收到更多清晰的电视节目，高频头内的高放管，必须采用自动增益控制电路，一般用“RF.AGC”表示，以区别于中频放大中的IF.AGC电路，由图3中可以看出；三个频段的高放双栅极场效应管，其第二控制栅极G2与高频头①脚(RF.AGC)通过电阻R26、R11、R1分别隔离、连接。R25为栅漏电阻，由于栅极绝缘性能极高,可达到109Ω,R25可泄放在栅极上集累的电荷。RF.AGC直流电压在R26、R11、R1上压降极小，可以忽略。且R25阻值较大，分流也小，对直流控制的AG(电压影响不大。C7、C26、C39和C51为去耦电容，使接入G2的直流控制电压免受交流信号的干扰。RF.AGC控制电压的控制范围为0.5V～4V，受控增益量(VHF频段)为45dB、(UHF频段)为40dB。
