　　TDA9181第7脚沙堡脉冲输入控制端，它通过TMPA8809第12脚连接输入，用于梳状滤波器内部锁相环电路进行锁相控制。
　　（2）、色度信号放大
　　ACC是色度信号前置放大电路如图1，其增益受自动色度控制（ACC）电平的控制调整。ACC电平是由色同步选通脉冲取出色同步信号，经峰值检波、放大而形成的，因而能随色同步信号幅度改变其大小。ACC信号的引入，使输入色度信号幅度变化时，前置色度放大器的输出幅度保持稳定。
　　（3）、彩色解码
　　色度信号同时送入到R-Y和B-Y同步检波器，由色副载波恢复电路提供的初相位为0（相对于色同步信号的相位基准）的解调副载波送入B-Y检波器，初相位为±90°的解调副载波送入R-Y检波器。因为PAL制色度信号中的V分量逐行倒相，要求送入R-Y同步检波器的解调副载波，也必须对应地逐行倒相，所以初相位90°的解调副载波在送入R-Y检波器之前，需要变成90°与270°的初相角。变换频率为二分之一行频。倒相次序必须与电视信号发送端完全一致，如果倒相次序错，解码电路中的PAL识别电路会立即纠正倒相次序。
　　（4）、色副载波恢复电路
　　电视图像色差信号是抑制了副载波的正交平衡调幅波，我们刚刚强调过同步解调器要求解调副载波必须与解调信号同频同相位的特点，为了得到满足这一要求的解调副载波，在解码芯片中设有一色副载波恢复电路，它的基本结构是对色同步信号的锁相环路。
　　晶体压控振荡器VCXO，它的自由振荡频率是4.43MHz，由于该环路是载波提取环，VCXO的输出振荡频率需经90°移相后再送往鉴相器，与色同步信号作相位比较，鉴相器输出的比较误差，经低通滤波器（接TMPA8809第47脚（APC）形成误差控制电压，使VCXO的振荡输出与色同步信号保持相位锁定。
　　TMPA8809只用一个8MHz的晶振，同时给MCU及解码芯片（SP）提供基准时钟信号，VCXO所需的晶振基准也是由8.0MHz分频得到的。得到4.43MHz基准后，再经3.58VCO形成3.58MHz解调副载波。
　　2、亮度信号处理
　　由梳状滤波器TDA9181进行Y/C分离出亮度信号后，送入TMPA8809第24脚。另外，DVD的亮度Y信号从P902端口输入到TMPA8809第20脚。在集成块内部电路：嵌位、副载波吸收、亮度信号的瞬态改善、黑电平延伸、白峰值限制等控制（具体原理分析请参照数码乐华彩色电视机维修手册TMPA8829第四章内第四节：亮度信号处理电路介绍）。
　　3、基带信号处理

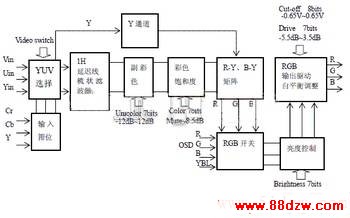

　　经过解调后的视频信号就是基带信号。属于基带信号处理的内容，主要包括用一行基带延迟线组成的梳状滤波器消除色调误差（PAL制）或一行色差信号存储复用（SECAM制），色调调整（NTSC制），色饱和度调整，基色矩阵运算，亮度调整，白平衡调整等。如图3所示。
