液晶二合一IPL32L电源方案原理介绍

文章摘要：实测的RMS值-10%实测的RMS值实测的RMS值+10%2H时后测得distortion rate of current and voltage waveform 电流，电压波形的畸变性能1．2727 1．55562H时后测得Over rate of current and voltage waveform 电流，电压波形的过冲性能 10%Bust mode dimming IPL32L电源组件差异（HD和FHD） Inverter部份的保护特性：1：拔灯保护：拔掉HV的输出线，任一根子或是两根同时拔除，HV进入LATCH状态。要重新启动后，才能正常工作。 2：短路保护：

液晶二合一IPL32L电源方案原理介绍,标签：电视机电路,电路设计,http://www.88dzw.com

实测的RMS值-10%

实测的RMS值

实测的RMS值+10%

2H时后测得

distortion rate of current and voltage waveform

电流，电压波形的畸变性能

1．2727



1．5556

2H时后测得

Over rate of current and voltage waveform

电流，电压波形的过冲性能





10%

Bust mode dimming

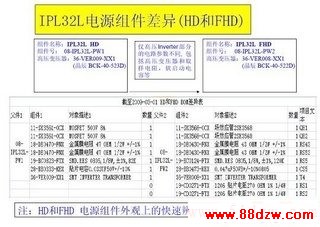

IPL32L电源组件差异（HD和FHD）







Inverter部份的保护特性：

1：拔灯保护：拔掉HV的输出线，任一根子或是两根同时拔除，HV进入LATCH状态。要重新启动后，才能正常工作。



2：短路保护：INVERTER变压器的输出端短路， HV进入LATCH状态。要重新启动后，才能正常工作。



3：arcking保护：HV的输出端当发生打火时，机器会在约140ms左右进入LATCH状态。



4：开机保护：当机器开机时，屏的连接不OK，那么INVERTER部份会进入点灯模式状态，电压会比平时高一些，如在3S左右仍不能点亮，机器进入LATCH状态。
