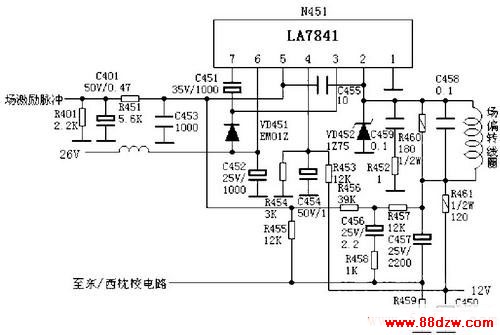

场输出电路:LA7841
[10-10 20:42:03] 来源:http://www.88dzw.com 基础电路 阅读:8581次
文章摘要:LA78411脚:0V——地2脚:13V——输出端3脚:25.5V——电源4脚:2.6V——反馈输入端5脚:2.6V——场激励信号输入6脚:25.3V——电源7脚:2.1V——泵电源输出
场输出电路:LA7841,标签:电路基础,电路设计,http://www.88dzw.comLA7841
1脚:0V——地
2脚:13V——输出端
3脚:25.5V——电源
4脚:2.6V——反馈输入端
5脚:2.6V——场激励信号输入
6脚:25.3V——电源
7脚:2.1V——泵电源输出
