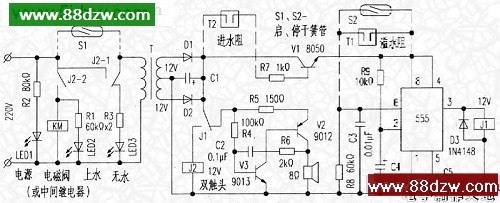

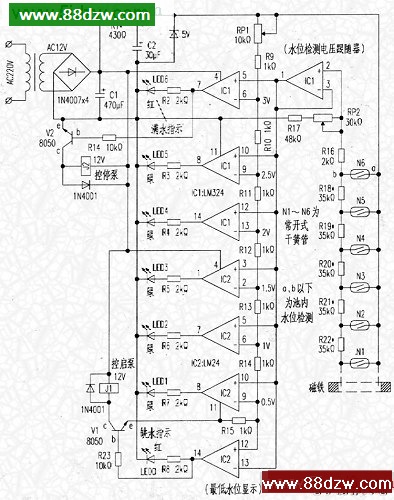

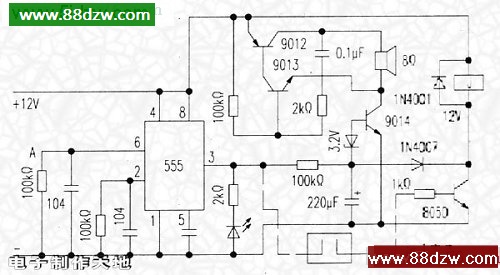

水位自控器 两种较为理想的水位自控电路介绍给广大爱好者：一种是待机时完全不耗电的电路．这不单是省电，更重要的还在于平时器件不通电。其使用寿命特长，工作可靠，很适用于待机长使用时间短的情况(见图1)；另一种是只用两根导线显示多个水位点的电路(见图2)．这对于距离较远的可节省电线．更重要的还在于可随时察知池内水量，多段显示亦可粗略估算。     图1中．平时只有电源指示灯LED1通电，其他元件都处于无电状态。当水位下降到S1时，干簧管S1吸合，变压器T得电．通过D1、D2全波整流提供工作电流，IC(555)得电后J1吸合，同时J2吸合，使KM得电启动水泵．供水，上水指示灯LED2亮。若水源无水，水阻器T2断开，V1截止，IC无电J1不动作，此时蜂鸣器V2、V3导通喇叭鸣叫．无水指示灯LED3亮。若水已抽满，s2干簧管吸合，IC(555)⑥脚为高电平翻转，J1释放，J2释放，KM释放，整机断电转为无电待机状态。     图2中．电路分为水位检测、多极水位显示及启停泵控制三个部分。满水时LED1~6灯全亮。随着水位下降自上而下(LED6～I,EDl)．逐一熄灭．当LED6～LED1全．灭时．LED0点亮表示缺水(最低水位)．同时J1吸合．通过执行电路将泵开启抽水。启泵执行电路可以用图1电路．即以J1的常开触点取代该电路中的干簧管S1．以J2的常开触点取代S2就行了。也可以用前文介绍的电路的后半部分(见图3)，但用该电路时．本图的J1、J2及V1、V2等外围件全部拆除不用，从IC2⑧脚处引线加10kΩ限流电阻接于图3的B处，从IC1(7)脚引线加10kΩ电阻接图3 A处即成，共用12V电源。     下面介绍增加显示点及调试问题：图中数据是按6级显示调试测得的．根据需要可增加四运放LM324得到更多的显示点．如用3块可达10个点。比较器用的电压也要随增．2块用5V．3块用7V……调R1的阻值来取得。调整RP1来调定基准电压．0.5V一个级差。调试时首先让LED1～LED6灯点亮，将磁铁置于N6处．使干簧管N6闭合．调整分压电阻器RP2使跟随器IC1①脚输出高电平、比较器Ic1⑦脚也输出高电平．点亮LED6及LED5～LED1六个灯。再将磁铁下移至N5．调整R18使LED6灯熄灭．亮LED5～LED1五个灯……依次调整RP19～22使LED5→LED2逐一熄灭．最后在N1处调R22使只有LED1一灯亮。当磁铁移离N1时LED1熄灭，LED0亮，调整即告完成。此后将磁铁从N1→N6上移，LED0应灭，LED1→LED6应逐个点亮．否则尚需适当调整R18～R22电阻值．
