前置导叶调节对水泵性能的影响及使用控制

文章摘要：摘要：上海市黄浦江上游引水二期工程，使用了12台大型立式混流泵，其叶轮前均装有德国KSB公司制造的前置导叶装置(Inlet Vane Conttrol Device VR)，目的是为了实现在较宽广的范围内调节泵的使用性能。 关键词：前置导叶 水泵性能 导叶角度 一引言 上海市黄浦江上游引水二期工程，使用了12台大型立式混流泵，其叶轮前均装有德国KSB公司制造的前置导叶装置(Inlet Vane Conttrol Device VR)，目的是为了实现在较宽广的范围内调节泵的使用性能。泵组结构如图1所示，其参数为：流量Q＝6.5M3／S，扬程H＝15.5M，转速n＝297rpm，比较数ns＝353

前置导叶调节对水泵性能的影响及使用控制,标签：自动控制原理,自动控制系统,http://www.88dzw.com

摘要：上海市黄浦江上游引水二期工程，使用了12台大型立式混流泵，其叶轮前均装有德国KSB公司制造的前置导叶装置(Inlet Vane Conttrol Device VR)，目的是为了实现在较宽广的范围内调节泵的使用性能。

关键词：前置导叶 水泵性能 导叶角度

一　引言

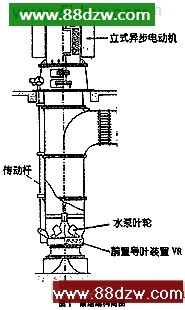

　　上海市黄浦江上游引水二期工程，使用了12台大型立式混流泵，其叶轮前均装有德国KSB公司制造的前置导叶装置(Inlet Vane Conttrol Device VR)，目的是为了实现在较宽广的范围内调节泵的使用性能。泵组结构如图1所示，其参数为：流量Q＝6.5M3／S，扬程H＝15.5M，转速n＝297rpm，比较数ns＝353，效率η＝0.80，轴功率P＝1400KW。前置导叶装置(简称VR装置)目前在国内外水泵上使用不多，这方面的技术资料和报导很少。为此，作者根据近三年来对泵的运行情况观察及有关的试验数据和技术资料，就VR装置使用调节对水泵性能的影响及原因作些分析研究，以便对VR装置有较客观正确的认识，从而对此类泵的实际使用控制提出些参考意见。

二 前置导叶装置对水泵性能的影响

　　我们使用的这套VR装置为圆环形，导叶为直叶式，共17片，叶片长500mm，装置通径1300mm，见图2。该装置由电机驱动，通过装有万向节的多节传动杆将转矩传到装置输入轴上，然后通过装置内的齿轮系统使各叶片同步转动，实现调节导叶角度目的。

　　KSB公司设定，以VR装置导叶片与水平面垂直为90º，当叶片转动倾斜方向与泵叶轮旋转方向一致时为减角度(即角度变小)；当叶片倾斜方向与泵叶轮旋转方向相反时为增角度(即角度变大)。下面首先就水泵装与不装前置导叶，对水泵性能的影响作些分析。
　　(一)未装前置导叶与装有前置导叶且叶片角度为90º时泵性能的比较
　　根据KSB公司提供的资料以及我们研究人员作的相关试验，作者绘制了装有前置导叶且叶片在90º时，与无前置导叶装置的泵二者特性曲线对比，如图3。从图上，我们可以得出以以结论：

　　1.无前置导叶与前置导叶90 º时泵的Q—H曲线基本上是两条平行曲线，有前置导叶的Q---H曲线略低些，这是由于加了前置导叶之后，进口液流阻力损失增加而引起扬程下降的缘故。
　　2.从Q一η曲线上看出，两条曲线基本接近，且有一重合点，此点左侧，有前置导叶的Q一η曲线比无前置导叶的Q一η曲线略高3而此点右侧，有前置导叶的Q一η曲线比无前置导叶的Q——η曲线略低，此重合点正是最优工况点。这说明，在最优工况下，前置导叶的阻力损失对泵来说微乎其微，不造成什么影响；而在小流量时，由于进水管内液流少，流动不均匀，加了前置导叶之后，起导流作用，使液流进口流动均匀性加强，所得效率比原来有所提高；而在大流量时，导流作用消失了，相反因增加前置导叶，阻力损失增加，导致效率有所下降。
　　可见，当导叶位置在90 º时，其泵的性能与未装前置导叶泵的性能基本相近，此时它对泵的特性影响不大。
　　其次，来看看导叶在不同角度时水泵性能的变化。
　　(二)VR装置导叶在不同角度时对泵性能的影响
　　1 对Q—H性能曲线的影响

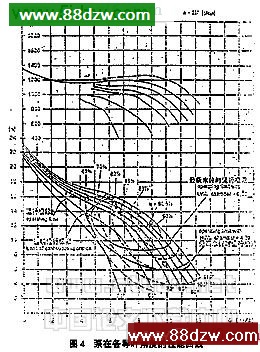

　　图4是有VR装置的泵在各种导叶角度下的性能曲线。由图4可以看出，当前置导叶向小于90的方向调节时，所得到的性能曲线是明显地向左，并且与90 º角时的性能曲线基本上平行的移动(在连续运行极限范围内)。这是因为此时前置导叶出口液流方向与叶轮旋转方向趋向一致，液流在泵叶轮入口前有了一个正向预旋Vlu(Vlu液流在叶轮进口处绝对速度的圆周方向分速度)，故Vlu＞0(前置导叶为90º。时，Vlu＝0)。由欧拉方程式：

[1] [2] [3]  下一页
