触摸式节水供水电路
[08-09 22:53:07] 来源:http://www.88dzw.com 自动控制 阅读:8253次

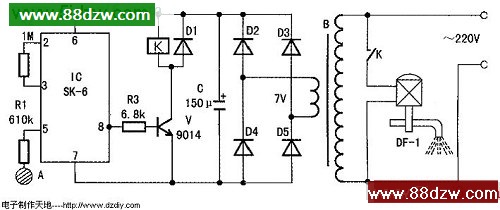

文章摘要: SK-6是一块新型大规模CMOS声控集成电路。它在低电压下(3~7V)工作。刚接通电源时,SK-6自动清零,其8脚输出为低电位,三极管V截止,继电器K无电不吸合。当手触摸一下金属片A时,SK-6触发翻转,从8脚输出电压,V导通,K得电吸合,K闭合,接通电磁水阀的电源,水阀被打开,水龙头有水流下,当手在次触摸金属片A时,SK-6再次触发翻转,8脚恢复低电位,V截止,K翻放,其触点K断开,切断电磁水阀的电源,水龙头停止供水。 元件选择:IC为SK-6型声控集成电路。V可选用9013型中功率硅三极管,要求放大倍数大于120以上。K选用JRX-13型、DC6V继电器。触摸电极片A可用15x
触摸式节水供水电路,标签:自动控制原理,自动控制系统,http://www.88dzw.comSK-6是一块新型大规模CMOS声控集成电路。它在低电压下(3~7V)工作。刚接通电源时,SK-6自动清零,其8脚输出为低电位,三极管V截止,继电器K无电不吸合。当手触摸一下金属片A时,SK-6触发翻转,从8脚输出电压,V导通,K得电吸合,K闭合,接通电磁水阀的电源,水阀被打开,水龙头有水流下,当手在次触摸金属片A时,SK-6再次触发翻转,8脚恢复低电位,V截止,K翻放,其触点K断开,切断电磁水阀的电源,水龙头停止供水。 元件选择:IC为SK-6型声控集成电路。V可选用9013型中功率硅三极管,要求放大倍数大于120以上。K选用JRX-13型、DC6V继电器。触摸电极片A可用15x15mm2的铜片或不锈钢铁皮自制。B选用220V/7V、3 W的电源变压器。电磁水阀型号为DF-1型。其它无特殊性要求。
