　　LatticeECP2和LatticeECP2M系列重新定义了低成本FPGA，在更低的成本下拥有更多优秀的FPGA特性。这些器件含有sysDSP块和工程预制的源同步I/O。LatticeECP2M具有高达5.3Mb的RAM块，LatticeECP2具有高达1.1Mb的RAM块。在LatticeECP2M中还具有3.125Gbps嵌入式SERDES，可支持PCI Express、Ethernet(1GbE和SGMII)以及多个其它标准。通过集成以前只有高成本、高性能FPGA才具有的特点和性能，这些系列的产品扩展了低成本FPGA的应用范围。

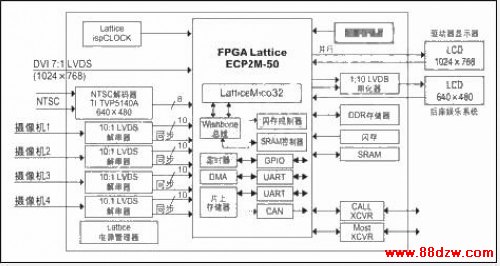

　　LatticeMico32是一种针对Lattice FPGA优化的32位RISC软微处理器。如果将LatticeECP2M与开放源代码的LatticeMico32软处理器结合在一起，则LatticeECP2M可以实现完整的视频控制器功能(如图4所示)。内部的外设通过双WISHBONE总线进行通信。定时器、DMA、存储器控制器、通用I/O、串行外围接口和UART均可与LatticeMico32相连。

图4：利用LatticeECP2M和LatticeMico32实现完整的视频控制器功能。

本文小结

　　由于可编程器件具有可重构的特点，因此特别适合于应对各种变化(例如不断修改的标准和新兴的标准)，并可以快速实现新版标准。此外，可编程器件还具有成本低和生命周期长的优势，能够满足车内电子设备与汽车寿命相匹配的要求，设计者也易于对产品进行升级、维护和更新。
