MAX7219在发射显示中的应用
[09-13 16:45:43] 来源:http://www.88dzw.com 信息显示与光电技术 阅读:8590次
文章摘要:1引言 传统的数码管显示驱动电路占用的系统资源较多。若是动态显示,8位显示驱动电路一般由1片8255,4片5407构成,不仅硬件资源占用多,而且需要由软件定时刷新,软件资源占用也不少;若是静态显示,8位数码管显示驱动电路一般由8片54LS164构成,硬件资源占用太多。现在,一片MAX7219便可完成8位数码管的显示驱动任务。 MAX7219是一种串行接口的8位数码管显示驱动器。它与通用微处理器只有3根串行线相连,最多可驱动8个共阴数码管或64个发光二极管。它内部有可存储显示信息的8×8静态RAM,动态扫描电路,以及段、位驱动器。 它的特点有:串行接口的
MAX7219在发射显示中的应用,标签:显示及光电,光电显示技术,http://www.88dzw.com1 引 言
传统的数码管显示驱动电路占用的系统资源较多。若是动态显示,8位显示驱动电路一般由1片8255,4片5407构成,不仅硬件资源占用多,而且需要由软件定时刷新,软件资源占用也不少;若是静态显示,8位数码管显示驱动电路一般由8片54LS164构成,硬件资源占用太多。现在,一片MAX7219便可完成8位数码管的显示驱动任务。
MAX7219是一种串行接口的8位数码管显示驱动器。它与通用微处理器只有3根串行线相连,最多可驱动8个共阴数码管或64个发光二极管。它内部有可存储显示信息的8×8静态RAM,动态扫描电路,以及段、位驱动器。
它的特点有:串行接口的传输速率可达10MHz;独立的发光二极管段控制;译码与非译码两种显示方式可选;数字、模拟两种亮度控制方式;可以级联使用。
MAX7219的典型应用如图1所示。
2 MAX7219使用简介

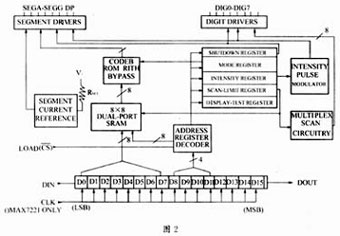

MAX7219的内部功能框图如图2所示。
MAX7219的数据输入主要由三根输入线完成。
它们分别是串行数据线、时钟线与加载线。当1个16位的数据从高位到低位依次输入MAX7219后,在加载的上升沿将D7-D0送入对应的内部寄存器。

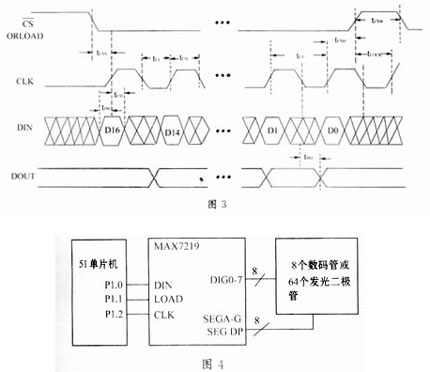

MAX7219的输入时序图如图3所示。
MAX7219的串行输入数据格式,高位字节的高4位保留,低4位为片内寄存器地址;低位字节为8位数据。

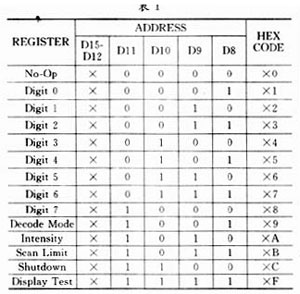

MAX7219的内部寄存器地址分配如表1所示。
此外,MAX7219的RSET值与段电流及LED的驱动电压有关,应按表2选择。(RSET是ISET端的外接电阻,单位kΩ)
为使MAX7219能够正常工作,必需在使用前对其进行初始化。MAX7219的软件初始化框图略。
