LCD驱动IC

LCD驱动IC多选用日立、三星公司产品，如三星公司的S6B33BOA是一颗具有很好性能/价格比的65K色彩饱和度的STN-LCD驱动IC。

由于手机、PDA、数码相机和视屏游戏机消费性产品都是以电池为电源的，随着使用时间的增长，电源电压波动较大，LCD驱动IC需要一个稳定的工作电压，因此设计电路时往往经由一个低压差稳压器(LDO)提供一个稳定的2.8V或3.0V电压，如AAT3221。

白光LED

按背光源的设计要求，需要前降电压（VF）、前降电流（IF）小，亮度高（500-1800mcd）的白光LED。以手机LCM为例，目前都使用3 --4颗白光LED，随着LED的亮度增加和手机厂商要求降低成本

和功耗，予计到2004年中LCM都会选用2颗高亮度白光LED（1200— 2000mcd）。PDA和Smartphone由于LCD屏较大会按需要使用4--8颗白光LED。

EL 99-21/215UCW/TR8是具有很好性能/价格比、自带反射镜的白光SMDLED，其亮度分为T、S、R三个等级，T为720-1000 mcd，S为500-720 mcd，都是在手机LCD背光适用之列。其品质等同于NACW215 / NSCW335。

LED驱动

白光LED的驱动需要供给恒定的电压或恒定的电流，而手机电源一开始工作电压就往下降，因而需要升压器件升压、稳压。为了减少升压器件的工作频率对手机射频（RF）的影响，一般选用以电容器为电能传递中间体的电容式电荷泵；以电感器为电能传递中间体的升压器能输出较高电压。

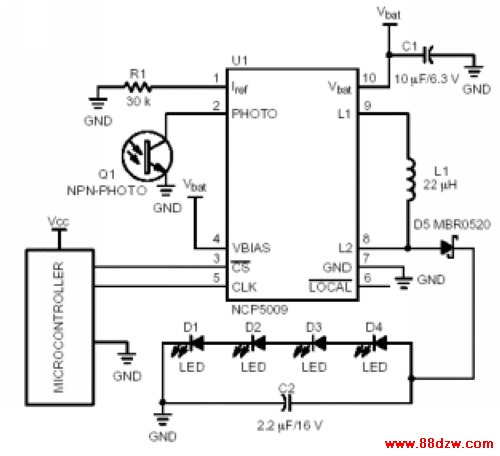

电容式电荷泵的效率按其升压方法分有倍频和分数倍频二种，前者效率约90%，后者效率约93-95%；电感式升压器效率约83-85%；电容式电荷泵按其输出分有恒压输出、恒流输出；按其对LED驱动的方法分有并联恒压驱动、单个恒流驱动、串联恒流驱动；电感式升压器都是恒流输出，输出电压较高，对 LED串联驱动。

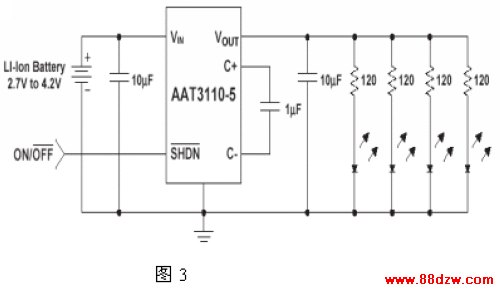

倍频升压的电容式电荷泵如AAT3110，5V恒压输出，最大电流120mA，并联驱动LED，如图3所示。

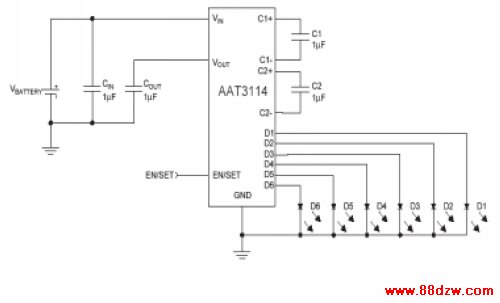

频升压的电容式电荷泵
