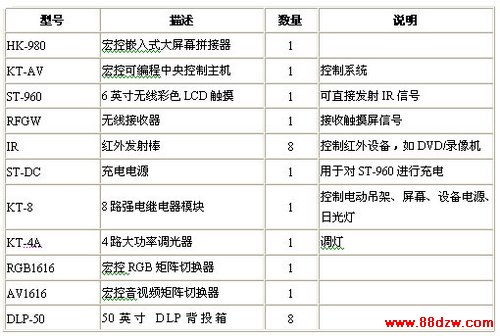

       根据上述设备情况，列出设备清单及说明：



       系统特行

       一、系统总体特性

       本方案是由8台50″ DLP数字投影箱体单元组成，组成2X4（行X列）投影图形墙，单屏分辨率为1024x768，整体达到4096×1536，基座高度可根据用户要求定制。

性能指标特性 具体参数
显示面积： 4.064米(宽) X 1.524米(高)
单屏为： 1.016米(宽

) X 0.762米(高)
显示单元个数： 8个，每屏 50 英寸
显示分辨率： 4096 X 1536   单屏：1024 X 768
亮度： 550cd/m2
对比度： 1300:1
显示色彩： 24位色，16.7M真彩
一致性： >90%
投影机厚度：
工作适合温度： 5 - 35℃
工作适合湿度： 20%-80%
外壳接地电阻： 小于5欧姆
单元耗电量： 200W±10%
工作电压： 110-240V
50Hz/60Hz

       二、系统功能

       通过图形控制器可以实现用户网络系统在大屏上以高分辨率状态显示,最高分辨率可达4096×1536。

       通过图形控制器可以实现多路视频信号和4路RGB信号在大屏幕上任意位置以任意大小开窗口显示，RGB和视频信号可多路任意叠加、缩放、移动等显示。

       RGB信号和视频信号可直通到大屏，通过内置控制器可实现实时同时显示多路视频信号和RGB信号，并可将任何一路以屏为单位几何拼接放大显示。

       图形控制器和投影机内置控制器的配合使用，使得本系统具备接口齐全、功能强大的显示功能。

       系统通过控制计算机集中控制管理。

       本系统能保证每天工作24小时，一年365天连续工作。

       采用开放式系统，支持TCP/IP等协议，直接与WINDOWS 9X/NT/2000/XP和UNIX X-WINDOWS网络连接，并可同时支持多个网络连接和多路视频图像的拼接显示，可整屏和分屏显示网络信号。

       三、系统显示特性

       由于采用高分辨率和高亮度的投影箱体单元，使整屏具有足够高的显示分辨率和亮度，显示画面清晰度高，操作员能清晰的看到大屏幕上显示的所有信息。整个屏幕具有高分辨率、高亮度、高对比度、色彩还原真实，能保证色彩的长期运行稳定不变，图像失真小，亮度均匀，显示清晰等特点。

       本系统方案的显示特性是通过控制器及投影箱体的内置控制器两种途径，可显示各种信号（包括系统网络内各网络信号、本地RGB信号及视频信号）。显示方式灵活，速度快，性能稳定且适应性及可扩充性更好。

       显示模式效果范例

       模式一

       通过图形控制器可实现全屏超高分辨率信号的图形显示，整屏分辨率可达4096×1536。

       模式二

       通过图形控制器实现多路信号(网络工作站信号、视频信号、RGB信号)在大屏幕上的混合显示，各种窗口可任意叠加、放大、缩小、移动、跨屏

 模式三

       通过内置式控制器，用户可以显示多路视频和计算机RGB信号，这种工作模式的最大特点是响应速度快，实时性强，简单明了。
