手机、相机、液晶显示屏抗电磁干扰特性的实现

文章摘要： 图5：分别通过高、低电容滤波器的40MHz数据传输测试结果比较 除滤波功能外，集成输入齐纳二极管还能抑制高达15kV的空中放电ESD冲击，达到了IEC61000-4-2第4级工业标准所要求的 性能水平。 高速数据兼容性 为了不扰乱视频信号，新型低电容滤波器在设计时采用了经过优化的线电容值，以支持时钟频率高于40MHz的芯片组。 这种结构对数据信号上升、下降沿只有很小的影响，且器件输入、输出间几乎没有什么延时。 用最大2.8V、1ns的信号对输入Rt(10-

手机、相机、液晶显示屏抗电磁干扰特性的实现,标签：显示及光电,光电显示技术,http://www.88dzw.com

                                              图5：分别通过高、低电容滤波器的40MHz数据传输测试结果比较

        除滤波功能外，集成输入齐纳二极管还能抑制高达15kV的空中放电ESD冲击，达到了IEC61000-4-2第4级工业标准所要求的

性能水平。

        高速数据兼容性

        为了不扰乱视频信号，新型低电容滤波器在设计时采用了经过优化的线电容值，以支持时钟频率高于40MHz的芯片组。 这种结构对数据信号上升、下降沿只有很小的影响，且器件输入、输出间几乎没有什么延时。 用最大2.8V、1ns的信号对输入Rt(10-90%上升沿)及 Ft(10-90%下降沿)进行仿真，结果表明，由滤波器引起的延时(输出与输入信号之差)不超过1ns。可以肯定，即使对于高分辨率LCD或相机应用，也能完全保持数据的完整性。

        图5显示了工作于40MHz频率上的3V视频信号分别通过高、低电容滤波器的传输情况比较。可以发现，高电容结构所引起的延时是低电容结构的5至6倍。在这种情况下，信号输出电压不能被正确地接收。

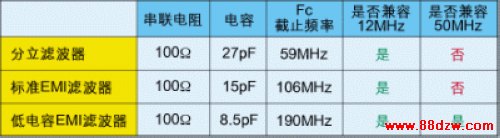

表1：截止频率及时钟信号兼容性对应滤波器解决方案

        高集成解决方案

        与分立设计相比，使用设计成带层叠凸点的倒装芯片封装型集成EMI滤波器，可简化PCB布局并节省高达80%的板面积。 结果表明，线集成率(PCB面积/线数)大约为0.6。这意味着这些新型滤波器可以每线占去0.6mm2的PCB面积来提供EMI功能及ESD保护。

         建议该新型滤波器系列采用4、6及8条“PI”线配置来提供设计灵活性并满足大多数高速数据线设计要求。其PCB面积占用分别为2.4mm2、3.7mm2及5.0mm2，故几乎可完全采用传统的SOT323塑料封装。 意法半导体公司的新型低电容EMI滤波器支持4、6及8线配置，每一种配置均包含侧接有齐纳二极管的RC滤波网络。100欧姆的串联电阻与17pF的线电容值被用来达到在0.8MHz至2GHz范围内最小30dB的衰减。器件的低电容意味着它们能被用于下一代时钟频率超过40MHz的LCD显示器及相机传感器。
