摘要：液晶显示模块KS0713是SAMSUNG ELECTRONICS生产的小型液晶显示模块。它具体积小、价格低、使用方便等优点。在一些小型的自动控制、监控、测量仪器中，常常用于显示提示菜单、波形或各类参数的变化，实现实时的监控和测量。

    关键词：液晶模块 单片机 波形 汉字

概述

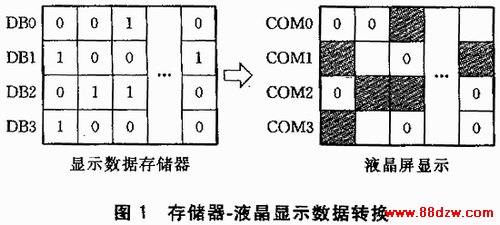

KS0713是一种小型的大规模集成并带有驱动器和控制器的点阵型液晶模块。它的外观尺寸为42mm×39mm，有29个外部引脚。它直接受单片机控制，接收8位串行或并行数据， 同时可将数据显示，并将数据存储在模块同的数据存储器中（DDRAM）。由于DDRAM中的数据显示单元与液晶屏的点阵单元存在一一对应关系，并且KS0713液晶模块数据的读写操作不受外部时钟的控制，因而KS0713的显示具有很高的灵活性。KS0713液晶模块带有液晶必需电源驱动电路，这样可用最小的元件和最小的功耗实现模块的功能。

一、基本原理

1.引脚说明

表1对KS0713的引脚及其功能进行了说明。

表1 KS0713引脚说明

名  称	I/O	功   能   说   明
VDD	电源	电源供电与单片机供电电源相连
VSS	电源	0V(GND)
PS	输入	并行/串行数据选择输入，PS=“H”，并行
MI	输入	MI=“H”，6800系列单片机端口；MI=“L”，8080系列单片机端口
CS1B	输入	片选输入
CS2	输入	数据输入/输出。只有CS1B为低且CS2为高时才可工作。当片选无效时，DB7～DB0是高阻态
RS	输入	寄存器选择输入。RS=“H”，数据在DB7～DB0上为显示数据；RS=“L”，数据在DB7～DB0上为控制数据
RW-WR	输入	6800系列单片机：高电平为读；低电平为写；8080系列单片机：低电平有效
E-WR	输入	6800系列单片机：高电平有效；8080系列单片机：低电平有效
DB7DB0	输入	8位双向数据总线，与单片机的8位数据总线相连，片选无效时为高阻态
RESET	输入	硬件复位输入端
V0 V1 V2 V3 V4	输入/输出	这些电压的值取决于用于LCD点阵的阻抗转换运放。它们关系为：V0≥V1≥V3≥V4≥V5≥Vss，其取值决定于LCD的偏压：
		LCD偏压	V1	V2	V3	V4
		1/9偏压	8/9×V0	7/9×V0	2/9×V0	1/9×V0
		1/8偏压	7/8×V0	6/8×V0	2/8×V0	1/8×V0
		1/7偏压	6/7×V0	5/7×V0	2/7×V0	1/7×V0
		1/6偏压	5/6×V0	4/6×V0	2/6×V0	1/6×V0
		1/5偏压	4/5×V0	3/5×V0	2/5×V0	1/5×V0
C1+	输出	C1+与外部电压转换器连接
C1-		C1-与外部电压转换器连接
C2+		C2+与外部电压转换器连接
C2-		C2-与外部电压转换器连接
C3+		C3+与外部电压转换器连接
C3-		C3-与外部电压转换器连接
VOUT	输入/输出	电压转换输出
