　　2.4 DPC (Direct Plate Copper)

　　DPC亦称为直接镀铜基板，以瑷司柏DPC基板工艺为例：首先将陶瓷基板做前处理清洁，利用薄膜专业制造技术－真空镀膜方式于陶瓷基板上溅镀结合于铜金属复合层，接着以黄光微影之光阻被覆曝光、显影、蚀刻、去膜工艺完成线路制作，最后再以电镀/化学镀沉积方式增加线路的厚度，待光阻移除后即完成金属化线路制作，详细DPC生产流程图如下图3。

　　3、陶瓷散热基板特性

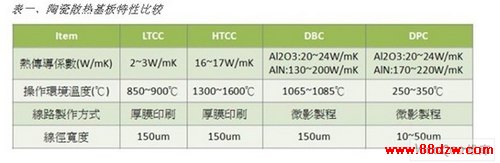

　　在瞭解陶瓷散热基板的制造方法后，接下来将近一步的探讨各个散热基板的特性具有哪些差异，而各项特性又分别代表了什么样的意义，为何会影响了散热基板在应用时必须作为考量的重点。以下表一 陶瓷散热基板特性比较中，本文取了散热基板的：(1)热传导率、 (2)工艺温度、(3)线路制作方法、(4)线径宽度，四项特性作进一步的讨论：

　　3.1  热传导率

　　热传导率又称为热导率，它代表了基板材料本身直接传导热能的一种能力，数值愈高代表其散热能力愈好。LED散热基板最主要的作用就是在于，如何有效的将热能从LED芯片传导到系统散热，以降低LED 芯片的温度，增加发光效率与延长LED寿命，因此，散热基板热传导效果的优劣就成为业界在选用散热基板时，重要的*估项目之一。检视表一，由四种陶瓷散热基板的比较可明看出，虽然Al2O3材料之热传导率约在20~24之间，LTCC为降低其烧结温度而添加了30%~50%的玻璃材料，使其热传导率降至2~3W/mK左右；而HTCC因其普遍共烧温度略低于纯Al2O3基板之烧结温度，而使其因材料密度较低使得热传导系数低Al2O3基板约在16~17W/mK之间。一般来说，LTCC与HTCC散热效果并不如DBC与DPC散热基板里想。

　　3.2   操作环境温度

　　操作环境温度，主要是指产品在生产过程中，使用到最高工艺温度，而以一生产工艺而言，所使用的温度愈高，相对的制造成本也愈高，且良率不易掌控。HTCC工艺本身即因为陶瓷粉末材料成份的不同，其工艺温度约在1300~1600℃之间，而LTCC/DBC的工艺温度亦约在850~1000℃之间。此外，HTCC与LTCC在工艺后对必须叠层后再烧结成型，使得各层会有收缩比例问题，为解决此问题相关业者也在努力寻求解决方案中。另一方面，DBC对工艺温度精准度要求十分严苛，必须于温度极度稳定的1065~1085℃温度范围下，才能使铜层熔炼为共晶熔体，与陶瓷基板紧密结合，若生产工艺的温度不够稳定，势必会造成良率偏低的现象。而在工艺温度与裕度的考量，DPC的工艺温度仅需250~350℃左右的温度即可完成散热基板的制作，完全避免了高温对于材料所造成的破坏或尺寸变异的现象，也排除了制造成本费用高的问题。

　　3.3  工艺能力

　　在表一中的工艺能力，主要是表示各种散热基板的金属线路是以何种工艺技术完成，由于线路制造/成型的方法直接影响了线路精准度、表面粗糙镀、对位精准度…等特性，因此在高功率小尺寸的精细线路需求下，工艺解析度便成了必须要考虑的重要项目之一。LTCC与HTCC均是采用厚膜印刷技术完成线路制作，厚膜印刷本身即受限于网版张力问题，一般而言，其线路表面较为粗糙，且容易造成有对位不精准与累进公差过大等现象。此外，多层陶瓷叠压烧结工艺，还有收缩比例的问题需要考量，这使得其工艺解析度较为受限。而DBC虽以微影工艺备制金属线路，但因其工艺能力限制，金属铜厚的下限约在150~300um之间，这使得其金属线路的解析度上限亦仅为150~300um之间(以深宽比1:1为标准)。而DPC则是采用的薄膜工艺制作，利用了真空镀膜、黄光微影工艺制作线路，使基板上的线路能够更加精确，表面平整度高，再利用电镀/电化学镀沉积方式增加线路的厚度，DPC金属线路厚度可依产品实际需求(金属厚度与线路解析度)而设计。一般而言，DPC金属线路的解析度在金属线路深宽比为1:1的原则下约在10~50um之间。因此，DPC杜绝了LTCC/HTCC的烧结收缩比例及厚膜工艺的网版张网问题。下表二即为厚膜与薄膜工艺产品的差异做简单的比较。
