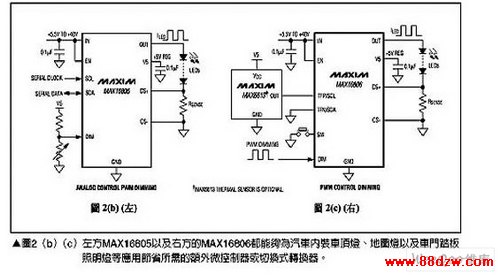

　　在某些照明应用中我们必须紧密地监控LED的温度，这在空间受限同时散热不佳的场合特别重要，LED过热会缩短其寿命，因而影响到采用这项光源的一个主要优势，幸运的是这个过热情况在大部分应用中都可以通过暂时降低LED的亮度来加以避免，要达成这个功能，MAX16806提供有外部温度传感器的输入，请参考图2（c），当侦测到温度过高情况发生时，组件会将亮度变暗，直到温度回到可接受的范围，温度与明暗控制的临界值可以通过串行接口进行控制并存储在EEPROM内存中，这个功能让我们可以避免使用昂贵且大型的散热片。

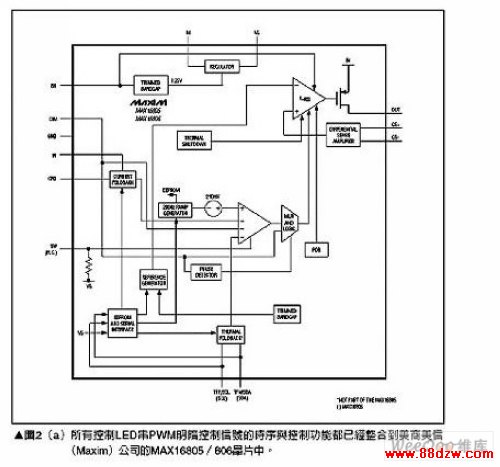

　　MAX16805∕806的内部参考电路应用在反馈回路中来监测LED电流，同时可以通过串行接口加以调整，这将能够让所有的LED串共享一个固定的感测电阻，有效简化生产并降低成本。

　　加强显示背光

　　目前有越来越多的LCD被应用在仪表总成、车用电脑、收音机、导航系统以及娱乐系统上，用来显示信息，和以上的例子不同，背光主要是将光分散在大区域面积上而非产生一个聚焦光束。

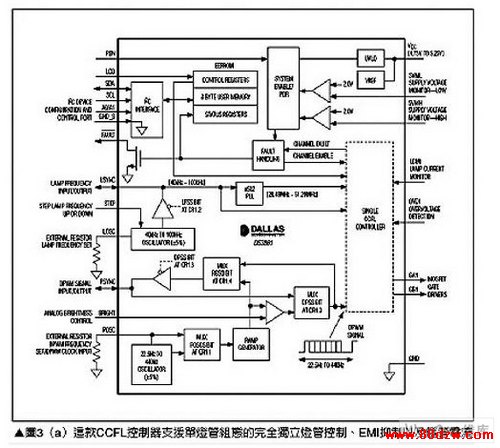

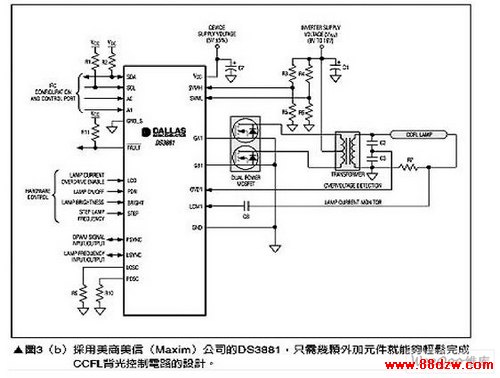

　　传统上LCD面板使用CCFL灯管作为背光源，主要是这项技术拥有良好效率、低温以及高照明能力等优势，虽然CCFL控制器在非汽车类应用中，例如液晶电视或液晶显示器上相当成功，但汽车的工作环境却对这项技术带来特殊的挑战与要求，为了让元件数减少，CCFL控制器必须包含包括如EMI抑制、灯管电流过度驱动（overdrive）能力，以及将接脚数降到最低的串行控制接口、各信道灯管失效监测、灯管频率与DPWM控制用精确内建振荡电路以及其它功能等，这类解决方案有美信（Maxim）公司的DS3881，请参考图3（a），其只需少许的外加电路，就能够组合出完整的CCFL电源控制子系统，请参考图3（b）。DS3881主要针对汽车应用环境进行最佳化设计，由于所采用的基础电路组态，因此外部晶体管、变压器以及灯管本身就形成了EMI的噪声来源，DS3881通过使用展频与频率偏移技术来降低EMI发射，并将任何未移除噪声移到非关键频带来解决这个问题。

　　汽车应用的另一个独特要求是能够在低温下工作，DS3881拥有特殊的灯管电流过度驱动模式，可以在低温环境下快速加热灯管，带来几乎立即激活的效果，这款产品同时拥有大量的错误监测功能，例如灯管失效、灯管开路、过电流、激活失败以及过电压等情况。

　　汽车应用的另一个独特要求是能够在低温下工作，DS3881拥有特殊的灯管电流过度驱动模式，可以在低温环境下快速加热灯管，带来几乎立即激活的效果，这款产品同时拥有大量的错误监测功能，例如灯管失效、灯管开路、过电流、激活失败以及过电压等情况。

　　由于具有高度整合的特性，DS3881只需搭配相当少的外部元件，因此能够降低材料成本并简化量产流程，对于需要超过一根灯管的大型显示应用，则可以直接将多个DS3881控制器加以串接，所有的功能都能够通过电路联机或串行接口进行控制，而设定值则可以存储在内建的非挥发性内存中。

　　对于较小型的显示面板，就可以使用LED矩阵来取代CCFL背光，不过使用多个LED串也会带来相对的设计挑战，其中最明显的是如何能够在整个区域提供一致的照明与色彩输出。推动LED背光矩阵的一个方式是采用内含8个LED驱动通道，分别可以提供55mA电流输出的MAX16807与MAX16808，请参考图4（a），图4（b）则显示了采用MAX16807的典型电路如何简化系统，只需少数几个元件就能够完成背光驱动子系统的设计。
