文章摘要:(1)控制输出电压的LED 控制装置LED控制装置如果具有稳定的输出电压,则应在产品上标明“额定输出电压”,并且应相应标明“最大输出电流”或“最大输出功率”.此类LED控制装置应该属于AC/DC转换(包括开关式AC/DC转换)的稳压电源。它的特性是在一定的负载电流范围内,输出电压几乎不变化。并且当电源电压在±10%的范围变化时,其输出电压几乎不变。即从控制装置的输出端看进去,具有很低的输出电阻。因为LED具有较明显的“温度负阻特性”,即当LED工作时,随着PN结结温的升高,其PN结的正向工作电压会呈线性下降,所以上述具有稳定输出电压的LED控制装置,只适用于自身带有限流装置的LED模块(最起码
LED控制装置标准中主要性能要求的解析,标签:显示及光电,光电显示技术,http://www.88dzw.com(1)控制输出电压的LED 控制装置
LED控制装置如果具有稳定的输出电压,则应在产品上标明“额定输出电压”,并且应相应标明“最大输出电流”或“最大输出功率”.此类LED控制装置应该属于AC/DC转换(包括开关式AC/DC转换)的稳压电源。它的特性是在一定的负载电流范围内,输出电压几乎不变化。并且当电源电压在±10%的范围变化时,其输出电压几乎不变。即从控制装置的输出端看进去,具有很低的输出电阻。因为LED具有较明显的“温度负阻特性”,即当LED工作时,随着PN结结温的升高,其PN结的正向工作电压会呈线性下降,所以上述具有稳定输出电压的LED控制装置,只适用于自身带有限流装置的LED模块(最起码有一个电阻限流),否则对于功率较大的照明LED是无法正常工作的。

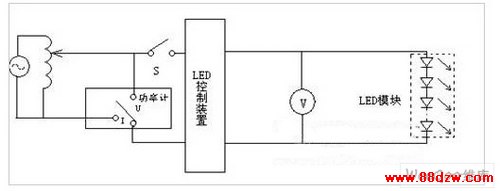

图3 控制输出电压的LED控制装置试验电路
LED控制装置如果不具有稳定的输出电压,即当其负载在额定范围内变化时或者电源电压在额定值的±10%范围内变化时,输出电压会在一个范围内明显变动。此类LED控制装置从输出端看进去,输出内阻抗比具有恒定电压输出式的LED控制装置要高,但明显低于控制电流输出式的LED控制装置。此类电路在连接LED工作时可以用较小的限流阻抗能使LED正常工作。此类LED控制装置也应标注额定输出电压和最大输出电流。
控制输出电压的LED控制装置最明显的特点是,在它的额定电压条件下,输出电路在轻负载(例如20%~30%负载率)和满负载条件下,其输出电压变化不大(输出电压变化率一般不大于30%),但如果在每一单路额定输出回路中再多串一个LED 将不能正常工作。
试验线路如图3,对于具有稳定输出电压的控制装置,当输入电压在额定值的92%~106%范围内变化时,输出电压变化与LED模块的额定电压相比,偏差应不大于±10%,对于具有非稳定输出电压的控制装置,在额定的输入电压下,输出电压应在所配合的LED模块的额定电压的±10%范围内。
(2)控制输出电流的LED控制装置
控制输出电流的LED控制装置,如果具有稳定的输出电流,即内部具有恒流源电路,应在产品上标注“额定输出电流”和“最高输出电压”.具有恒流特性的LED控制装置的最大特征是,从输入端向里看,具有很高的输出阻抗,在其输出端连接上一组串联的LED,只要串联的LED正向电压的累加值不超过其最高输出电压,在此范围内,多串几个LED或少串几个LED时,控制装置都能保持输出电流的恒定特性。从LED的工作伏安特性来看,此类控制装置是最合适的,它不需要附加限流阻抗,可直接在输出端连接LED负载。
控制输出电流的LED控制装置,如果不是有稳定的输出电流,即内部具有不够完善的恒流特性电路,例如内部采用电感或电容限流的电路。此类电路从输出端向里看的输出阻抗,低于具有恒定电流输出的控制装置,但明显高于控制输出电压型的控制装置。此类控制装置明显的特征是,只要输出端的LED串联负载的正向工作电压累加电压值不高于控制装置的最高输出电压值,多串几个LED或少串几个LED时,控制装置的输出电流的变化基本不超过30%,并且也能保证直接配合无附加限流阻抗的LED正常工作。
控制输出电流的LED控制装置的最明显特点是,当电源电流在±10%范围内变动时,控制装置不需要附加的限流阻抗可直接保证合适的LED负载正常工作。

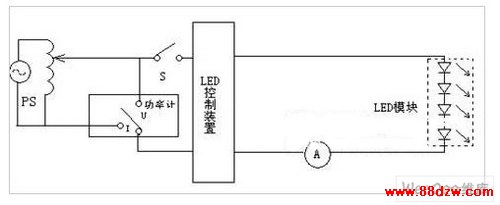

试验电路见图4,对于具有稳定输出电流的LED控制装置,当输入电压在92%~106%范围内变化时,输出电流与配用的LED额定工作电流相比,偏差不大于±10%.对于不具有稳定输出电流的LED控制装置,当输入电压为额定值时,其输出电流与配用的LED的工作电流相比,偏差应不大于10%.
