2.2 交换机接口耦合模型

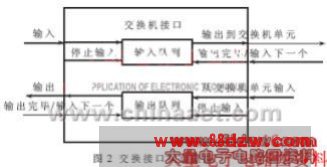

　　交换机接口耦合模型及其子模型关系如图2所示。为了处理出入网络接口卡模型的数据流，将接口模型分解为两个queue原子模型，一个用于从网络接收数据帧，另一个转发数据帧到网络。这种抽象将接口的输入输出作为队列模型描述。

　　原子模型queue队列模型的DEVS描述为：
queue=
    其中：
    X: {MAC frame, stop/response signal, done/ready signal}
    S: { readytoProcess, waitforResponse,waitforReady, C}
    Y: { MAC frame }

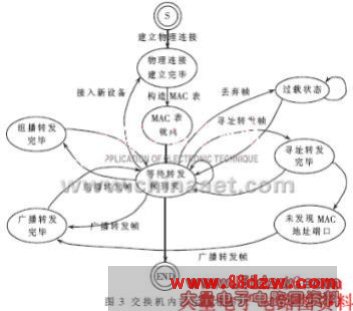

    队列作为一个子系统，它的控制和状态变化是由交换机的内部运行状态机所决定的。交换机内部运行状态机如图3所示。

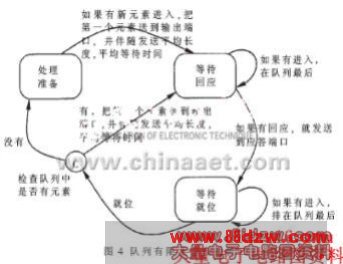

　　由分析交换机的内部运行状态机得知，队列可以使用如图4所示的有限自动机进行描述。
    图4中，队列的各个状态、它们之间的相互转换关系以及所需触发条件一目了然，据此可以给出队列的内部和外部转移函数如下。

δint (e, s):
   {
   case phase:
   state = nothing. /* never happens */
　}
δext(e,s,x):
　{
　　 case state:
     readytoProcess:
　　 case in: send 1st element on out port, send
     average size,
　　　　　　　　send average wait,state=waitforResponse
  waitforResponse:
        case in: add to end of queue, state= waitfor
        Response
        response: send on reply port,state=waitfor-
     Ready
  waitforReady:
　　　 case in: add to end of queue
　　　     ready: state=C
       C:
　　　 case true: send 1st element on out port, send
      average size, send average wait, state=
      waitforResponse
　　             false: state= readytoProcess
    　}
       λ(s):
　　   {
　　         output the MAC frame
　　　}
　　时间推进函数ta是没有外部事件到达时系统保持的时间，这里可以不作定义。
　　耦合模型的主要作用在于明确模型内、外输入输出的连接关系，交换机接口耦合模型可以描述如下：
　　SwitcherInterface=d},{Id},{Z_id}>
　　X: {MAC frame,stop signal，next signal}
　　Y: {MAC frame}
　　{M_d}={queueIn ,queueOut}
