一种基于公用电话网的家电遥控系统

文章摘要： 5 软件设计与实现软件部分包括四大模块：摘机复位自检、拨号检测和身份验证、控制信息反馈以及对整个系统的控制，软件流程图如图5所示。 系统对电话拨号的检测是通过对振铃信号的检测实现的，当MPU检测到有振铃输出时，等待25秒，如果电话被接通，则说明此时处于通话使用模式，如果25秒仍没有人接通电话，那么就用软件的方式进行模拟摘机，然后进入到密码的验证状态，如果通过验证就执行控制命令。振铃检测电路中选用的是集成度较高的芯片KA2418，它的输出端经过电平转换连接到MPU的P3.0口（作为输入口来检测振铃）。模拟摘机是仿照普通电话机的摘机电路，利用MPU程序来完成的。密码验证是通过将接收到的密码（

一种基于公用电话网的家电遥控系统,标签：无线射频rf技术,rf射频模块,http://www.88dzw.com

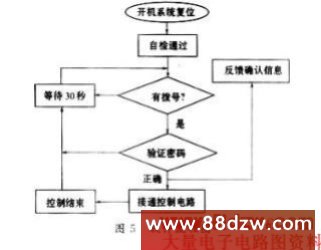

  5 软件设计与实现 软件部分包括四大模块：摘机复位自检、拨号检测和身份验证、控制信息反馈以及对整个系统的控制，软件流程图如图5所示。       系统对电话拨号的检测是通过对振铃信号的检测实现的，当MPU检测到有振铃输出时，等待25秒，如果电话被接通，则说明此时处于通话使用模式，如果25秒仍没有人接通电话，那么就用软件的方式进行模拟摘机，然后进入到密码的验证状态，如果通过验证就执行控制命令。 振铃检测电路中选用的是集成度较高的芯片KA2418，它的输出端经过电平转换连接到MPU的P3.0口（作为输入口来检测振铃）。模拟摘机是仿照普通电话机的摘机电路，利用MPU程序来完成的。密码验证是通过将接收到的密码（2bit按键信号）与MPU中存储的密码比较实现的。确认信息的反馈是通过调用专用语音芯片中存储的语音信息完成的。本系统采用的语音芯片是ISD2560（28Pin DIP封装），它是ISD系列单片语音录放集成电路的一种，是一种永久记忆型录放语音电路，录音时间为60s，能重复录放达10万次。它采用直接电平存储技术，省去了A/D、D/A转换器。它的始端地址选择由A0～A9确定，使用它能够将控制结果反馈给控制者。       6 结束语 使用公用电话网络实现的家电遥控系统是一种便捷、廉价的家居遥控系统，在通信网络日益完善，通信工具日趋普及的今天，是一种很值得推广的技术。该系统具有较高的性能价格比，由此进一步开发出的智能仪器符合未来家电智能化、网络化发展方向，很具市场发展潜力。   参考文献   1 万福君编著.单片微机原理系统设计与开发应用.合肥：中国科技大学出版社，1995 2 邢克飞.智能仪表与检测系统设计.2000年智能仪器仪表系统设计论文集（国防科技大学机电工程自动化学院测控技术与仪器教研室编），2000 3 蓝贤芳.新型电话机的使用、原理与维修.广州：广东科技出版社，1994
