电路板设计的并行设计法

文章摘要：利用最新开发的软件技术可以完成高效的并行电路板设计。这种新的技术能使多个设计师、多个进程和不同种类的工具同时工作于同一个设计数据库，并能显著地提高设计生产力。与将设计分成若干部分并独立地完成各个部分的传统方法不同，此新技术能在一个公共数据库上创建并行进程，并能自动同步进程的变化、解决相互间可能发生的冲突。这在EDA行业是首创。自从20世纪90年代在电路板设计中广泛采用CAD以来，制造领域通过自动化和工艺优化手段一直在不断地提高设计生产力。不幸的是，随着电路设计软件技术的不断创新，要求支持新的信号、元器件或板级制造技术的呼声也在日益高涨，因此整个设计时间几乎没有缩短(甚至更长)。如果设计方法学没

电路板设计的并行设计法,标签：pcb培训,pcb是什么,pcb软件,http://www.88dzw.com

　　利用最新开发的软件技术可以完成高效的并行电路板设计。这种新的技术能使多个设计师、多个进程和不同种类的工具同时工作于同一个设计数据库，并能显著地提高设计生产力。

　　与将设计分成若干部分并独立地完成各个部分的传统方法不同，此新技术能在一个公共数据库上创建并行进程，并能自动同步进程的变化、解决相互间可能发生的冲突。这在EDA行业是首创。

　　自从20世纪90年代在电路板设计中广泛采用CAD以来，制造领域通过自动化和工艺优化手段一直在不断地提高设计生产力。不幸的是，随着电路设计软件技术的不断创新，要求支持新的信号、元器件或板级制造技术的呼声也在日益高涨，因此整个设计时间几乎没有缩短(甚至更长)。

　　如果设计方法学没有根本性改变的话，软件将始终扮演硬件技术的跟随者角色，而不会成为发展曲线上的领先者。多位工程师从事同一设计的并行工程技术一直是生产力突破的有效法宝。传统的分而治之法将设计分成若干个部分并分配到各个工程师手上，最后把各个部分联接起来，并通过强制措施(根据预先定义好的规则自动做出决定)或巧妙手段(让工程师逐个解决冲突)解决所有的冲突。

　　这种方法对于电路的原理图设计来说是相当有效的，因为它可以根据功能直接把设计分割成多个模块和页。虽然如此，但这种方法仍需要相当多的人工操作才能解决模块间的互连问题，如信号名冲突、元件遗漏等等。只要设计师相互间看不到对方在做什么，上述这些失误就很有可能发生。

　　如果一个并行设计方法允许多个设计师能够在同一时间同时做同一个设计，能看到其他设计师做的编辑内容，能实时自动地管理各种潜在的冲突，那么这种并行设计方法才能获得最佳的灵活性和生产力。

　　并行设计架构

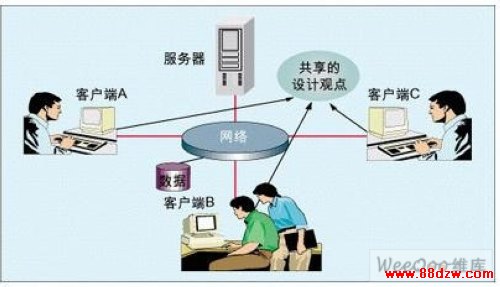

　　新的并行设计技术需要在网络环境中运行的一个设计进程管理器(服务器)和多个设计客户端。服务器软件的主要工作是从每个客户端接收更新请求，并对请求实施检查以确保没有违反设计规则，然后根据更新内容使每个客户端同步。

　　每个客户端必须拥有自己专用的处理器和存储器。新的并行设计架构还假设通信系统能够支持客户端与服务器之间实时高效交换信息所需的最小带宽和最大延时。每个客户端都能看到整个设计，并在服务器处理它们时观察到其它客户端的编辑。设计数据库允许存储于网络上的任何地方。

　　这种并行设计架构允许多个设计师同时做同一个设计，而无需以逻辑或其它任何方式分割设计。这是一个真正实时的合作设计环境，在这种环境下所有与分割边界以及分割-联接操作期间管理数据完整性相关的问题都不会出现。

　　由于多个设计师能够以并行方式无任何限制地做同一个设计，因此能够显著地缩短整个设计周期。

　　每个设计都有相关的设计团队，只有团队的成员才被允许访问设计数据。任何一个团队成员都能在服务器和单个客户端上启动一个设计会议。其它客户端可以在任何时候参与该会议。

　　设计最开始时是装载在服务器上的，当客户端加入会议并将服务器设计的当前状态自动下载到客户端的存储器内后，客户端就得到初始化并获得同步。一旦客户端加入设计会议，它就可以使用应用程序中可用的标准编辑工具对设计进行编辑。

　　编辑事件是由客户端发起的一项独立活动，它作为一个更新请求发往服务器。例如将一个器件从A点移动到B点就组成了一个编辑事件，事件的开始是选取器件，事件的结束是以鼠标点击(或等效的输入)指示新位置。编辑事件作为一个事务处理被发往服务器，它描述了要删除的东西和要添加的东西。

　　每次客户端产生的编辑事件在发送到服务器之前必须先执行本地的设计规则检查(DRC)，然后设置好编辑请求的优先级并根据先进先出的原则进入输入消息队列。服务器接收到编辑请求后先将它整合进设计数据库，然后执行DRC。如果没有发现什么问题，编辑请求就被批准，并通过输出消息队列发往所有客户端，用于客户内部核心数据库的同步。
