     转换器在新设计型态改进下，大多模拟数字转换器多变成数字式。即使如此的改变，电路布线的设计并无改变，本文将介绍使用连续逼近缓存器型与Sigma-Delta型的模拟数字转换器之布线方式。

　　最初模拟数字转换器在芯片中大部份仍为模拟的电路组成。由于新设计型态的改进，慢速的模拟数字转换器大多变成数字式。即使在芯片中从模拟变成数字，电路板布线工作并没有改变。目前仍是如此，布线设计者在处理混合讯号电路时，想使布线成效良好，仍需基本的布线常识。本文将探讨使用连续逼近缓存器型（SAR）与Sigma-Delta型的模拟数字转换器之电路板布线方式。

　　连续逼近缓存器型转换器布线

　　SAR 模拟数字转换器之分辨率有 8 位、10 位、12 位、16 位，有时也有 18 位。起初，这些转换器之制造程序和结构，分别是双载子及 R-2R阶梯电阻网络。但最近这些组件已变成为使用电容充电分配技术的 CMOS 制造程序，这些转换器的系统布线方式，不会随这个转变而改变。除高分辨率组件外，布线的基本方式仍然不变。这些组件需要多加注意，以避免转换器串行或并列输出接口的数字回授。

　　就电路系统与芯片上不同的方块结构来*估，SAR 转换器显然是属于模拟装置。(图一)所示为 12 位CMOS SAR 转换器的方块图。

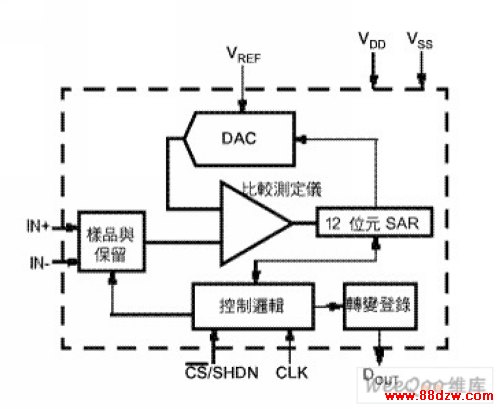

　　图注:本转换器使用充电分配至电容数组

图一　12 位CMOS SAR 模拟数字转换器的方块图

　　在本方块图中，取样/保持、比较器、大部份的数字模拟转换器及12位SAR都是模拟；其余电路部份是数字。结果，本转换器内之模拟电路耗用大部份的电源与电流，除数字模拟转换器与接口中发生的小量切换电流外，数字电路的消耗电流极少。

　　这类转换器具有数支接地与电源接脚。这些接脚名称经常被误解为可依其脚位名称来区别数字或模拟。但这些脚位名称并明确无表示，与系统和电路板连接之意义，它们是区别数字与模拟电流如何流出芯片。知道这项信息并了解芯片主要组成部份是模拟，让电源与接地线放在同一平面上，例如模拟面就变得有意义。

　　例如，10 位与 12 位转换器典型样本的脚位排列如(图二)所示。

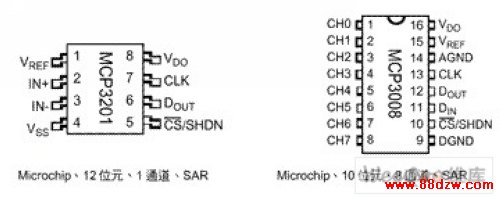

　　图注: 不管分辨率高低，通常至少有两个接地连结：

　　AGND 与 DGND；此处图解的转换器为Microchip 的 MCP4008 与 MCP3001

图二　SAR 转换器

　　这些组件通常有两支接地脚从芯片拉出：AGND 与 DGND。电源只用一只脚位。进行这种芯片之电路板布线时，AGND 与 DGND 应连至模拟接地面；模拟与数字电源接脚也应连接至模拟电源层，或至少连接至模拟电源走线，加入适当的旁路电容且尽可能靠近接地与电源接脚端。这些组件如同 MCP3201只有一支接地脚及一支电源接脚的唯一原因，是因为包装脚数之限制。但是，若将数字与模拟接脚分开会使转换器得到良好的精确度与重现性。

　　所有转换器的电源布线方式是：连接所有接地、正与负电源接脚至模拟面。此外，连接与输入信号相关的「COM」或「IN」接脚时应尽可能靠近信号接地。

　　高分辨率的 SAR 转换器 （16 与 18 位转换器），需要考虑从安静之模拟转换器与电源层分离出数字噪声。当连接这些组件至微控制器时，应使用外部数字缓冲器以达到干净的操作环境；虽然这些类型的SAR转换器通常在数字输出端具有内部双缓冲器，外部缓冲器的使用进一步将转换器内的模拟电路与数字总线噪声隔离。对这种系统适当电源处理方式如(图三)所示。

　　图注: 使用高分辨率 SAR 模拟数字转换器，转换器电源与接地应连接至模拟面。模拟数字转换器的数字输出应有缓冲器，使用外部三态输出缓冲器。这些缓冲器隔开模拟面与数字面，并提供高驱动能力。
