同一印制图案各处电位的差异

文章摘要：设计印制图案时要考虑电流产生的电位差，如流经较大电流的部分由于直流电阻产生的电位差、流经前沿陡的方波电流时由于印制图案电感产生的电位差等。为此，对于处理控制电路的共用电位（接地）等小信号的电路部分，重要的是应避免印制图案流经较大而急剧变化的电流。图所示为对于大电流路径的同一种电路其印制图案不同的情况。对于图（a）所示的印制图案，IC地线流经大电流，而对于图（b）所示的印制图案将改为一点接地，这样，较大电流不会流经IC地线印制图案。（a）印制图案不良；（b）印制图案良好图 考虑电流路径的电路

同一印制图案各处电位的差异,标签：pcb培训,pcb是什么,pcb软件,http://www.88dzw.com

　　设计印制图案时要考虑电流产生的电位差，如流经较大电流的部分由于直流电阻产生的电位差、流经前沿陡的方波电流时由于印制图案电感产生的电位差等。为此，对于处理控制电路的共用电位（接地）等小信号的电路部分，重要的是应避免印制图案流经较大而急剧变化的电流。

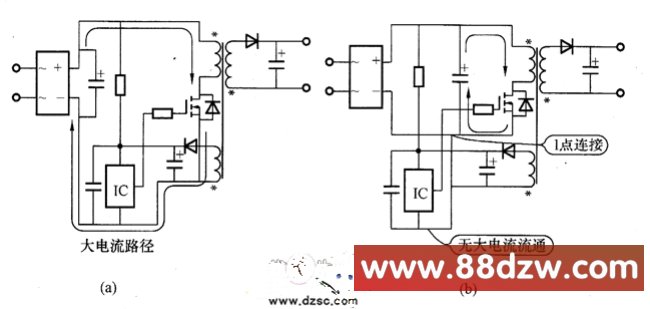

　　图所示为对于大电流路径的同一种电路其印制图案不同的情况。对于图（a）所示的印制图案，IC地线流经大电流，而对于图（b）所示的印制图案将改为一点接地，这样，较大电流不会流经IC地线印制图案。

　　（a）印制图案不良；（b）印制图案良好

　　图 考虑电流路径的电路
