　　（1）贴装精度

　　贴装精度是指元件的实际贴装位置和设定位置之间的偏差，是元件在吸取、识别及贴装过程中由于机器的机械分辨率、照相机的分辨率、机器的速度、机器的稳定时间，以及由于环境因数等所产生的偏差。贴片精度一般有X轴、y轴和角度3个误差参数，即ΔX，ΔY，Δθ。其中，ΔX和ΔY是由于二维坐标系统的位移造成的，所以一般叫做位移偏差。而Δe是由于e轴的编码器的分辨率和旋转偏差引起的，所以也叫旋转偏差（如图所示）。

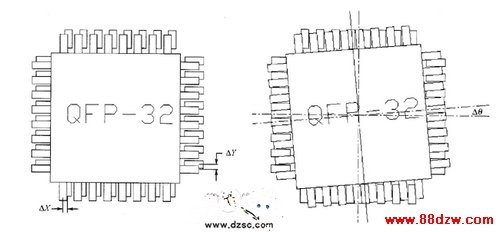

　　图 位移偏差和旋转偏差

　　（2）IPC标准关于贴装的精度的规定

　　1）电子产品的分级

　　在IPC的标准中，对于电子产品分为以下3个级别。

　　第1级：通用消费电子产品。这类产品使用环境比较稳定，要求高的性能价格比和低成本，而对于可靠性的要求不是很高。

　　第2级：工业与商用电子产品。这类产品使用环境变化较大，既要求较高的性能价格比又要求较长的使用寿命，可靠性要求相对较高。

　　第3级：高可靠性电子设备。这类产品的连续性能很关键，不能容忍停机等故障，用户的环境可能很恶劣。这类产品包括救生设备和军工设各等高可靠性产品，每个产品的影响是不同的。
