　　（1）吸嘴

　　生产贴装过程中出现异常现象，比如元件识别误差超出范围和元件装着率降低，这就需要考虑吸嘴是否出现异常，需要检测吸嘴，及时更换。因为当吸嘴出现缺损、磨损、堵塞和断裂等不良情况时，就会在生产中出现所贴装元件超出检测高度范围和识别误差范围等问题。所以设备在使用过程中，要定时对吸嘴高度进行检测，及时发现，进行吸嘴更换。

　　根据元器件封装形式的种类进行吸嘴配置，由于吸嘴是易损件，应根据吸嘴的使用寿命、贴装头的多少及生产批量等适当多配置一些。在和供应商谈条件时，除了标配外，可以要求免费多配置一些，另外在标配中可以将不常用的吸嘴更换成常用吸嘴等。

　　（2）吸嘴选择支撑（PIN）

　　当吸嘴选定后，吸嘴选择支撑用于对吸嘴进行定位，防止脱落。长时间的运转使吸嘴选择支撑（PIN）会有磨损或变形，造成吸嘴定位不良，机器会显示故障，不能进行正常生产。就要对吸嘴选择支撑（PIN）进行检查或更换，如图所示。

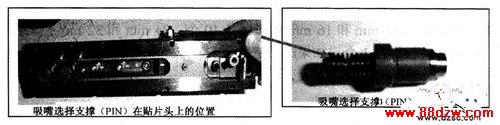

　　图 吸嘴选择支撑
