　　按照自动化程度来分类，贴片机还可以分为全自动贴片机、半自动贴片机和手动贴片机3种。

　　（1）全自动贴片机

　　目前大部分的贴片机都是全自动机电一体化贴片机，如在前面所描述的那些各种速度和各种功能的贴片机，都是全自动贴片机。

　　（2）半自动贴片机

　　半自动贴片机采用人工上下线路板和人工贴片位置调校，吸料和贴装的动作可自动完成。该类贴片机只能同时贴装很少的元件，如有更多元件需要再调校（如图1所示）。这种贴片机只适合一些研发结构用来做样板。

　　（3）手动贴片机

　　该类贴片机需要操作人员将贴片头移至元器件的上方，元件便会自动被真空吸嘴吸起，然后把贴片头移动到线路板相应焊盘上，旋转贴片头，对好位置，把贴片头向下简单一按，同时脚踩脚踏开关，真空关闭，完成这个元器件的贴装（如图2所示）。

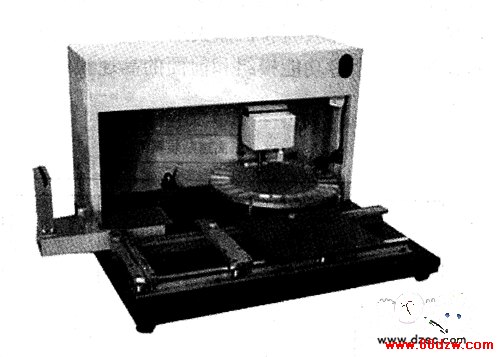

　　图1 半自动贴片机

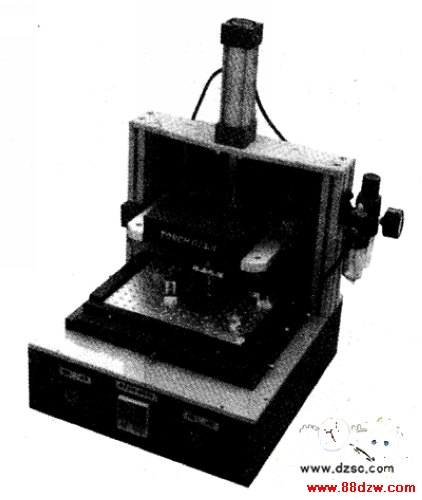

　　图2 手动贴片机
