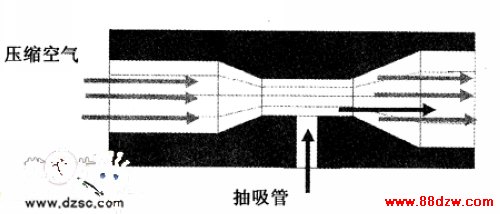

　　元器件从吸取到贴装，经历测试、调整位置和对准位置，一直处于运动状态，包括三维空间的移动和转动。随着贴装速度的提高，运动速度也不断增加，因此真空吸力不仅仅是克服元器件重力的问题，而是涉及加速度作用力、摩察力和离心力的综合作用，具体运动过程受力分析如下：

　　（1）元器件三维空间的移动

　　如图1所示。

　　图1 元器件三维空间移动受力

　　（2）元器件转动

　　如图2所示。

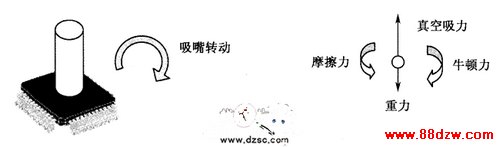

　　图2 元器件转动受力

　　（3）贴片头转动

　　如图3所示。

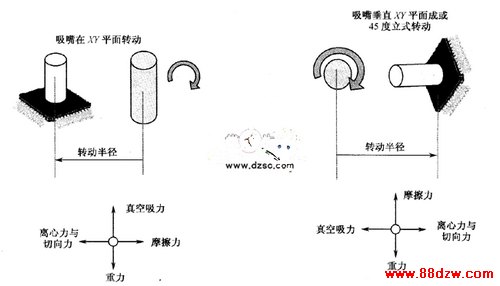

　　图3 元器件在贴片头转动时受力

　　上面给出几种贴片机工作时由于贴片头的移动和转动情况下，吸嘴所吸取的元器件受到的真空吸力及其他作用力的图示，实际上，贴片机工作时元件受力情况要复杂得多，而且是多种因素组合。因此必须保证足够的真空吸力，才能使贴装工作顺利进行。
