　　下面以环球公司为例，介绍如何创建吸嘴数据库。

　　吸嘴数据库内的标准吸嘴是不能编辑的，在数据库内，用户可以自定义吸嘴，以在特殊情况下使用。

　　方法：选择Start（开始）＞Programs（程序））UPS＋x.xx.xx＞Database（数据库）＞Nozzle（吸嘴），或者在UPS＋控制面板上，选择Nozzle Database（吸嘴数据库）图标。显示如下窗口，如图1和2所示。

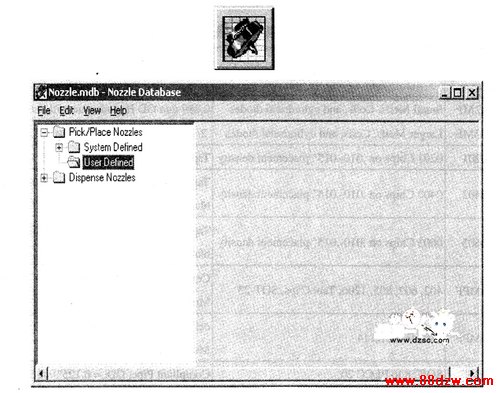

　　图1 显示窗口（1）

　　右键单击User Defined（用户定义）文件夹，然后选择New（新建）。

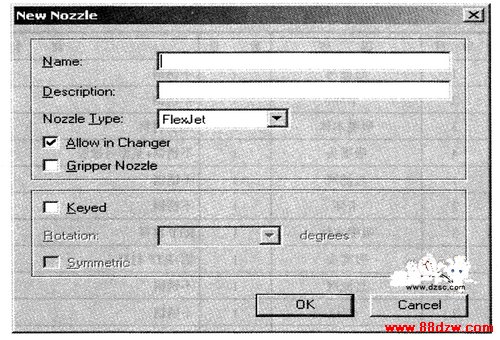

图2 显示窗口（2）

　　·为此新吸嘴命名，必要时在Description栏添加说明。

　　·选择吸嘴类型（Nozzle Type）。

　　·确定此吸嘴是否可安装在变换装置内（Allowed In Changer）并进行相应选择。

　　·定义此吸嘴是否有夹吸嘴（Gripper Nozzle）。

　　·如果是有方向吸嘴，则定义此吸嘴是否对称（Symmetric）并定义一个转动量（Rotatio）。
