　　贴片机的计算机控制核心是VME箱，具有良好的人机界面与连机接口及其通信功能。VME在20世纪80年代早期由Motorola，Mostek，和Philips/Signetics公司联合开发，但是合作伙伴未就“VME”的含义达成一致。“VME”的两个解释为：VERSAmodule European和VERSAmodule Eurocard。虽然“VME”的含义没有明确建立，但是其结构流行，目前成为很多机器控制箱的总线设计标准。VME的结构允许多于一个独立运行的微处理器连接到VME总线，然而一次只允许一个处理器接近总线。VME的结构使机器控制更加紧密，对中断信号的反应更加迅速。

　　VME的一些术语及其描述如表1所示。

　　表1 VME术语及其描述

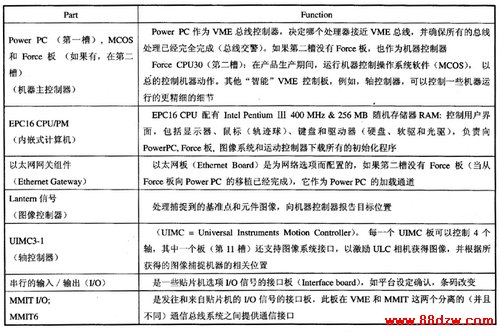

　　箱内板的功能（以环球公司的一种贴片机为例）如表2所示。

　　表2 VME箱内板的功能

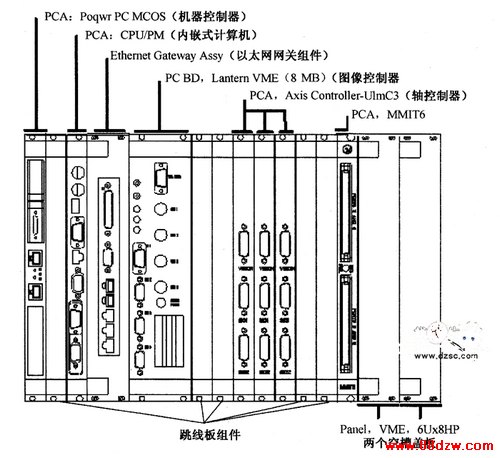

　　VME箱结构图如图1所示。

　　图1 VME箱结构图

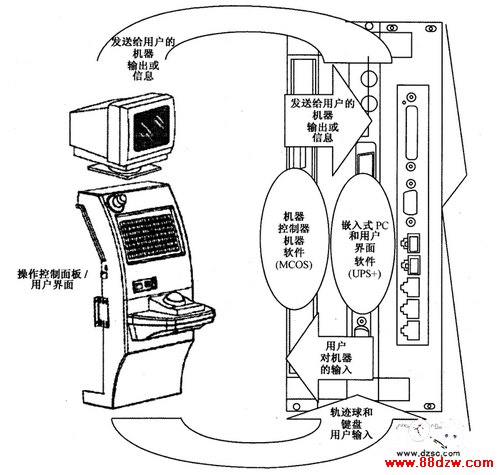

　　图2为某贴片机VME箱中的机器控制器、嵌入式PC及用户界面的信号传递示意图。

　　图2 某贴片机信号传递示意图

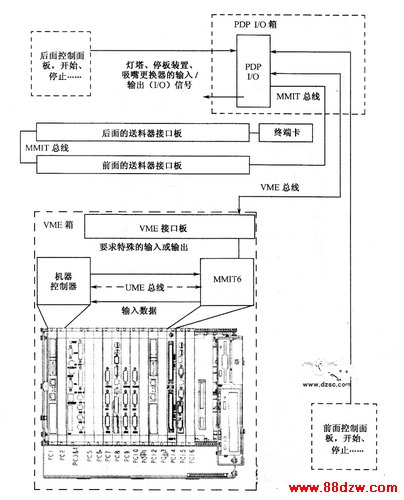

　　图3是某贴片机型计算机控制系统图。

　　图3 某贴片机型计算机控制系统图
