AMBA总线SoC系统IP核的即插即用研究

文章摘要：图5 状态转移图发送接收到的数据的状态机编码如下：parameterOCP_IDLE=5’b00001;parameterWRITE1 = 5’b00010;parameterWRITE2 = 5’b00100;parameterREAD1= 5’b01000;parameterREAD2= 5’b10000;状态转移图如图6所示。当接收数据的状态机接收到AMBA总线上的命令时，状态机让OCP接口进入第1个读写操作状态，即READ1状态或者WRITE1状态。如果AMBA总线上有持续的流水操作命令，状态机进入READ2状态或者WRITE2状态，即在AMBA流水操作的条件下，以1结尾的状态的下一

AMBA总线SoC系统IP核的即插即用研究,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

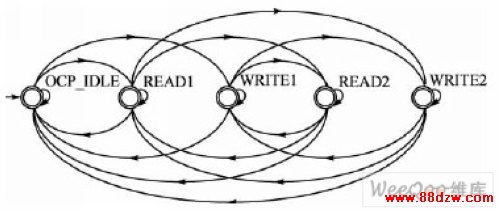

　　图5  状态转移图

　　发送接收到的数据的状态机编码如下：

　　parameterOCP_IDLE=5’b00001;

　　parameterWRITE1 = 5’b00010;

　　parameterWRITE2 = 5’b00100;

　　parameterREAD1= 5’b01000;

　　parameterREAD2= 5’b10000;

　　状态转移图如图6所示。当接收数据的状态机接收到AMBA总线上的命令时，状态机让OCP接口进入第1个读写操作状态，即READ1状态或者WRITE1状态。如果AMBA总线上有持续的流水操作命令，状态机进入READ2状态或者WRITE2状态，即在AMBA流水操作的条件下，以1结尾的状态的下一个状态一定是以2结尾的状态，反之以2结尾的状态的下一个状态一定是以1结尾的状态。

　　图6  发送接收数据的状态机

　　3  OCPIP标准封装软件设计

　　OCP是一种IP的标准，但不仅仅是IP的接口和数据的交换方式，还规定了IP的配置、端口等信息，即所谓的OCP配置文件。读取OCP配置文件中的内容，就可以知道此IP对应的OCP接口的性能，从而对总线上的接口进行配置，进而实现IP的即插即用。虽然IP的功能是多样的，总线的数据交互方式也是多样的，但OCP接口的时序是固定的。这样就可以通过设计软件提取IP的端口信息，并自动生成相应的OCP接口模块。

　　图7  OCPIP封装操作流程

　　该封装软件运行流程如图7所示。用户的IP可以直接挂在该SoC平台上进行验证，同时也可以直接集成到其他带有OCP接口的SoC系统中去，加快IP的验证和系统的设计。

　　封装软件采用MFC（微软基础类库）来编写。通过设计用户界面，用户只要输入IP的时钟、地址、数据、读写控制信号等，就可以自动生成1个OCP的接口，以及标准的配置文件，从而实现IP的即插即用以及IP的统一管理。

　　结语

　　OCP是免费的基于点对点传输的IP核的标准协议，可重配置以及可扩展性很强，可以实现真正意义上的IP核即插即用，减少SoC系统设计的时间。本文讨论了OCPIP的协议与特点，设计了基于AMBA总线的OCPIP接口，提出了一种IP自动封装的方法，为IP核的集成和管理带来极大的方便。（作者：  电子科技大学 周小练 王忆文 李平 单片机与嵌入式系统应用）
