HDMI接口的ESD保护解决方案

文章摘要：.高电容负载(>700pF)驱动电缆缓冲。.热插拔检测模块。.斜率限制器降低CEC激振保护。.TMDS线路均采用集成式轨到轨箝位二极管，满足IEC61000-4-2第4级标准规定的±8kV下游ESD保护要求。.通用0.5mm线距。.面积小、集成度高的PCB级38针优化RF布线。.38针TSSOP无铅封装。下面两个图分别给出了HDMI源设备的高集成度解决方案和HDMI终端设备的高集成度解决方案的电路示意图。（恩智浦半导体公司）上一页 [1] [2]

HDMI接口的ESD保护解决方案,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

　　.高电容负载(>700pF)驱动电缆缓冲。

　　.热插拔检测模块。

　　.斜率限制器降低CEC激振保护。

　　.TMDS线路均采用集成式轨到轨箝位二极管，满足IEC61000-4-2第4级标准规定的±8kV下游ESD保护要求。

　　.通用0.5mm线距。

　　.面积小、集成度高的PCB级38针优化RF布线。

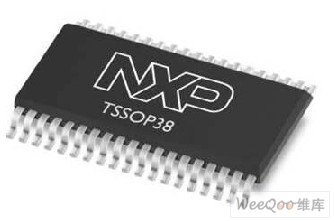

　　.38针TSSOP无铅封装。

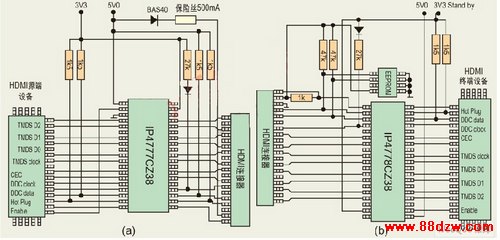

　　下面两个图分别给出了HDMI源设备的高集成度解决方案和HDMI终端设备的高集成度解决方案的电路示意图。（恩智浦半导体公司）

上一页  [1] [2]
