　　3．2 注册和注销

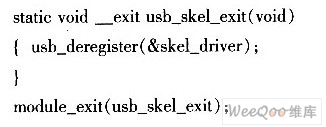

　　USB驱动程序注册，就是把在初始化函数中填好的use_driver结构作为参数传递给use_register()函数即可，函数的调用方法为：result =usb_register(&skel_driver)；当要从系统卸载驱动程序时，也是将use_driver结构作为参数传递给usb_deregister函数处理。函数的调用格式为：

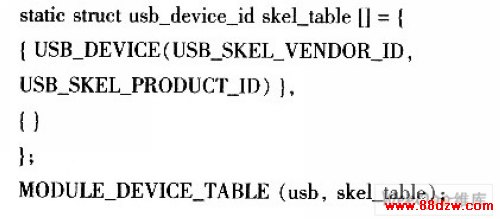

　　当USB设备插入时，为了使linux-hotplug系统自动装载驱动程序，需要创建一个MODULE_DEVICE_TABLE。核心代码如下(这个模块仅支持某一特定设备)：

　　3．3 probe()函数

　　probe()函数的编写格式为：static void*skel_probe(struct usb_device*dev，unsigned int ifnum，const struct usb_device_id* id)；驱动程序需要确认插入的设备是否可以被接收，如果不接收，或者在初始化的过程中发生任何错误，probe()函数返回一个NULL值。否则返回一个含有设备驱动程序状态的指针，通过这个指针，就可以访问所有结构中的回调函数。

　　在驱动程序里，最后一点是要注册devfs(设备文件系统)。首先创建一个缓冲用来保存那些被发送给USB设备的数据和那些从设备上接收的数据，并为设备传输创建一个USB请求块(URB)以向设备写入数据，同时USB urb被初始化，然后在devfs子系统中注册设备，允许devfs用户访问USB的设备。注册过程如下：

　　如果devfs_register函数失败，devfs子系统会将此情况报告给用户。如果设备从USB总线拔掉，设备指针会调用disconnect函数。驱动程序就需要清除那些被分配了的所有私有数据，关闭urbs，并且从devfs上注销调自己。

　　3．4 open()，write()和read()函数

　　首先，要打开此设备。在open()函数中MODULE_INC_USE_COUNT宏是一个关键，它起到一个计数的作用，有一个用户态程序打开一个设备，计数器就加1。read()函数首先从open()函数中保存的fi。write()函数和read()函数是完成驱动对读写等操作的响应。在skel write中，一个FLL_BULK_URB函数，就完成了urb系统callbak和的skel_write_bulk_callback之间的联系。read函数与write函数稍有不同在于：程序并没有用urb将数据从设备传送到驱动程序，而是用usb_bulk_msg函数代替，这个函数能够不需要创建urbs和操作urb函数的情况下，来发送数据给设备，或者从设备来接收数据。调用usb_bulk_msg函数并传到一个存储空间，用来缓冲和放置驱动收到的数据，若没有收到数据表示失败并返回一个错误信息。usb_bulk_msg函数，当对USB设备进行一次读或者写时，usb_bulk_msg函数是非常有用的；然而，当需要连续地对设备进行读／写时，应建立一个自己的urbs，同时将urbs提交给USB子系统。

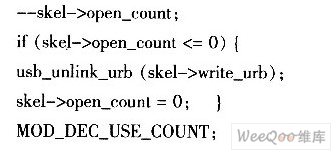

　　MOD_DEC_USE_COUNT宏也会被调用到，首先确认当前是否有其他的程序正在访问这个设备，如果是最后一个用户在使用，可以关闭任何正在发生的写，操作如下：

　　USB设备可以在任何时间点从系统中取走，即使程序目前正在访问它。USB驱动程序必须要能够很好地处理解决此问题，它需要能够切断任何当前的读写，同时通知用户空间程序：USB设备已经被取走。
