基于打印机并行接口的并行接口,标签：接口技术,微机原理与接口技术,http://www.88dzw.com
如图3所示。

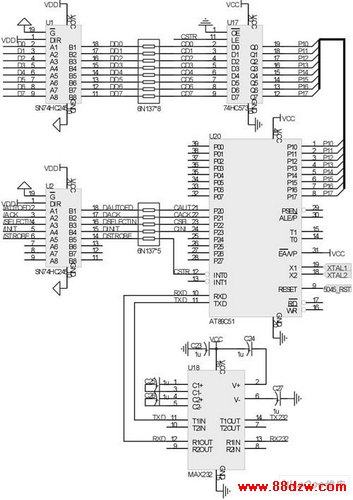

图3  系统主要硬件电路图

　　软件设计

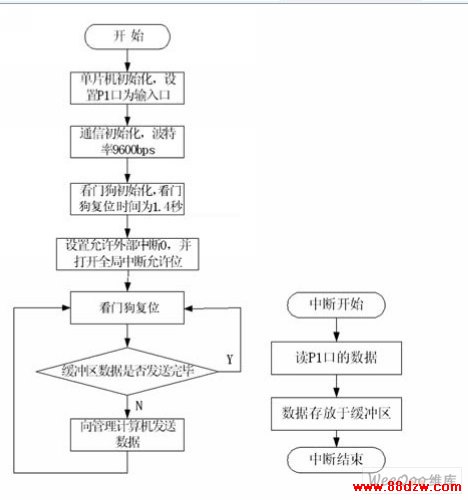

图4程序流程图

　　图4为单片机程序流程图,程序由主程序和中断服务程序构成。其中,中断服务程序负责及时采集接受控制设备发送到并行口的有效数据,并存放于缓冲区。主程序主要负责与管理PC机进行串行通信,转发缓冲区中的数据。这样,管理PC机只需要用可视化编程语言实现一个数据接收、文件存储功能的软件即可为今后的数据统计、分析奠定基础。

　　结语

　　本文在分析并行打印接口工作特点的基础上,设计出以51单片机为核心的并行口数据采集系统。该系统已经成功应用于高速公路的若干施工单位中,运行经验表明该设计简单、稳定、可靠,极大地方便了施工单位对各种原料数据的统计和分析。

上一页  [1] [2]
