基于CAN总线的智能型温湿度采集系统设计,标签:接口技术,微机原理与接口技术,http://www.88dzw.com3 USB-CAN转换模块接口电路

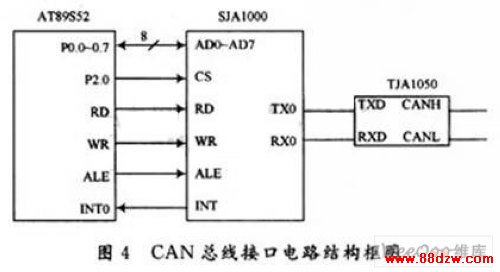

由于计算机没有专用的CAN总线接口,所以需要设计一个模块单元将CAN总线上的数据转换成USB接口数据,模块的一端接监控计算机的USB接口,另一端接CAN总线网络接口。本系统设计选用Atmel公司的ATmega 162芯片。总线控制器SJA1000实现CAN数据的发送和接收,接收方式仍采用中断方式;USB通信控制芯片FT245BM实现USB数据的发送和接收;ATF16V8负责对两个接口芯片得地址进行编码。USB-CAN转换模块结构框图如图5所示。
4系统软件设计
系统软件主要包括:监控PC机通信处理软件、温湿度控制算法软件和现场测控节点数据采集与处理软件。软件系统采用模块化设计,分成若干相对独立功能模块,并为各模块安排适当的入口和出口参数,使得模块之间的相互连接组合灵活方便。系统软件模块主要由数据采集、温度传感器的线性化校正、键盘输入、测量数据显示、输出控制、CAN总线通信等组成,各模块在监控程序的调度下协调工作。
4.1通信处理软件
采用Window XP SP3作为平台、VC++语言进行编程。包括系统参数设置、监控状态设置、数据发送和接收、本机状态查询、上下限报警、中断接收数据管理等功能模块。监控PC机首先对CAN总线适配器及自身进行初始化,然后发送命令通知特定节点向CAN总线上发送数据,通过CAN总线适配器转换后,由监控PC机根据实际情况进行相应处理,监控PC机采用定时循环扫描方式向各节点发布命令,采用中断方式接收数据。
4.2节点软件
节点软件由初始化、数据发送和数据接收三部分组成。初始化程序放在主程序的最前端,考虑到系统对程序运行效率的要求,数据发送和数据接收采用中断方式进行。当监控PC机请求数据采集时,将采样点所在区域的温湿度和CAN节点状态等数据传送给上位计算机,完成温湿度传感器的采样和控制算法。
5结语
基于CAN总线的智能型传感器实现了对工业过程中温湿度的自动测量,为实现自动化远程温控湿控、保持环境温湿度符合工艺要求提供了高效的测控手段。USB-CAN数据转换的使用,使数据的传输速率远远超过了传统的RS 232转换,而且支持“热插热拔”,使用方便,具有广泛的应用前景。
