　　图5：针对SuperSpeed的共模扼流线圈DLP11TB800UL2（开发中）

　　如前文所述，在USB3.0信号线中使用此产品的话，如图6所示，可以看到与未使用了滤波器的情况相比，眼图模板的边缘几乎没有变化。另外，在使用此产品的情况下测定了USB3.0 SuperSpeed对应电缆的噪音的变化，发现在30MHz～10GHz的全频带上都有较好的噪音抑制效果 (图7)。特别是700MHz～2GHz到5GHz上表现出了良好的静噪效果。

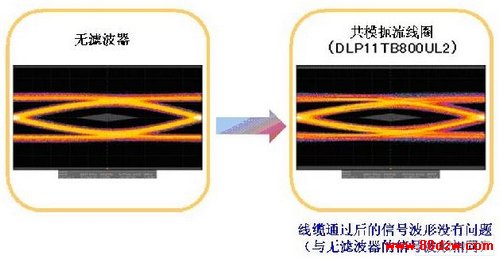

　　图6：USB SuperSpeed走线(3m)通过后的信号波形（校正前）

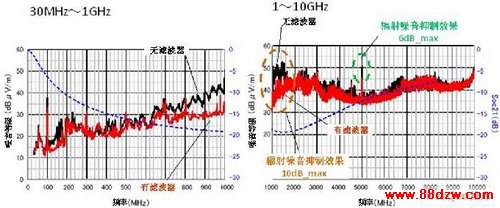

　　图7：共模扼流线圈的静噪效果

　　通过实验提高Jitter Tolerance余量

　　对USB3.0进行了抗抖动性*测的Jitter Tolerance实验。用于USB线静噪对策的共模扼流线圈具有改善偏移的效果，因此对改善Jitter Tolerance实验的偏移效果也值得期待。Jitter Tolerance实验，是在信号中掺入抖动，测试当掺杂了多少抖动后将无法接收信号，但因为USB的实验没有校正测量的偏差，若将抖动混入测定系等则会降低抗抖动性。对此，若在信号线中加入共模扼流线圈，可以发挥变压器的作用，改善偏移。利用这点，就能挽回由于偏移造成的抗抖动性低下。图8是验证了Jitter Tolerance实验结果的共模扼流线圈的效果实例。图表中，在每个抖动频率，标出了刚好能满足规定的Bit Error Rate的抖动量。图表越是上方，抗抖动性越强。(虚线是兼容性实验的暂定规格值)从这个例子中可以看出，使用共模扼流线圈之后，抗抖动性在几十MHz～100MHz范围内得到了提高。

　　图8：Jitter Tolerance*测

　　总结

　　综上所述，USB3.0 SuperSpeed和以前的USB2.0一样通过使用共模扼流线圈来静噪。但由于信号频率大幅提高，需要使用大幅改善了差分截断频率的共模扼流线圈。再者，虽然是从属功能，但共模扼流线圈也有提高在USB3.0 SuperSpeed的Jitter Tolerance实验中抗抖动能力。DLP11TB800UL2是开发应用于USB3.0 SuperSpeed，用来维持信号波形的同时能静噪的全新的小型共模扼流线圈。今后，村田将继续验证其在各种新设备中的使用对策，开发新的使用方法，为客户提供新的产品。
