　　至于交换机的接口类型，在此就只介绍以上这些了，当然还会有一些接口类型，如前面所说的ATM网络接口，还有就是光纤网络接口的类型也远不止SC这一种，不过在企业局域网交换机中，这些接口通常不会遇到，所以在此不作具体介绍。
　　
　　二、交换机的连接
　　
　　因为交换机主要作为局域网设备集中连接使用，所以总的来说，在硬件连接方面相对要简单许多，通常只需把相应的传输介质接头插入到相应的交换机接口上即可。下面只简单介绍一下网管型交换机的配置连接。
　　

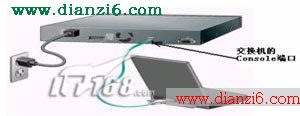

　　网管型交换机的配置通常是利用一台便携式笔记本电脑进行的，它的连接就是通过随交换机附带的一条配置电缆进行的。配置电缆的一端连接在交换机的Console端口，另一端就连接在笔记本电脑（当然也可以是台式电脑）的串口上。配置电缆的类型因相应交换机的Console接口类型不同而不同，通常是一条两端都是母头，或一端为公头，另一端为母头的串行电缆，当然还有一种
　　

　　

图九

　　
　　好了，关于交换机的接口及连接就介绍至此。从文中介绍可知，交换机的接口类型远没有路由器接口那么复杂，它主要是针对于各种局域网和传输介质类型来设置的。而没有路由器所具复杂的有广域网接口。正因如此，交换机的连接也相对要简单得多，只需要用相应的传输介质接头插入相应交换机端口即可，只是在对网管型交换机进行基本配置时，要稍加注意连接方式。
