　　74LSl48的功能表见表3，74LS148的电路及引脚如图1所示。

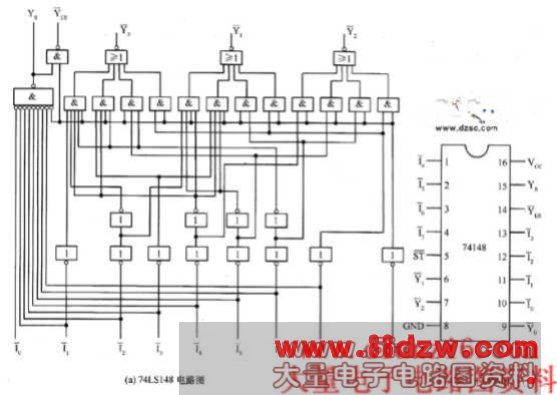

图1    优先编码器74LS148电路

　　由功能表可知，该编码器有8个信号输入端I0～I7，I7优先级别最高，I0最低，输入低电平有效，3个二 进制码输出端Y₂Y₁Y₀，低电平有效。还有输人使能端ST、输出使能端Y，和优先编码工作状态标志YES端。

　　当ST＝1时，编码器处于非工作状态，即不论8个输人端为何种状态，3个输出端Y₂Y₁Y₀均为高电平，输出 使能端Y_S和优先编码工作状态标志YES端也均为高电平，当ST＝0时，有两　　种情况。

　　①输入端没有编码请求信号，即I₀I₁I₂I₃I₄I₅I₆I₇均为1时，3个输出端Y₂Y₁Y₀=111，Y_ES＝1,Ys=0。

　　②输入端至少有一个编码请求信号，输出Y_ES＝0，Y_S＝1，编码器按输人的优先级别进行编码，当某一输入端有低电平输人，且比它优先级别高的输入端没有低电平输人时，输出端才输出相对应的输人端的代码。例如，当输人I₇＝0时，无论I₀I₁I₂I₃I₄I₅I₆为何值，电路只对I₇进行编码，其输出Y₂Y₁Y₀＝000，当输人I₅为0，且优先级别比它高的输人I6和输人I7均为1时，输出代码为010。

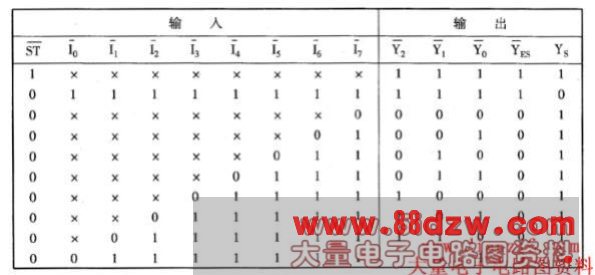

表3   优先编码器74LS148功能表
